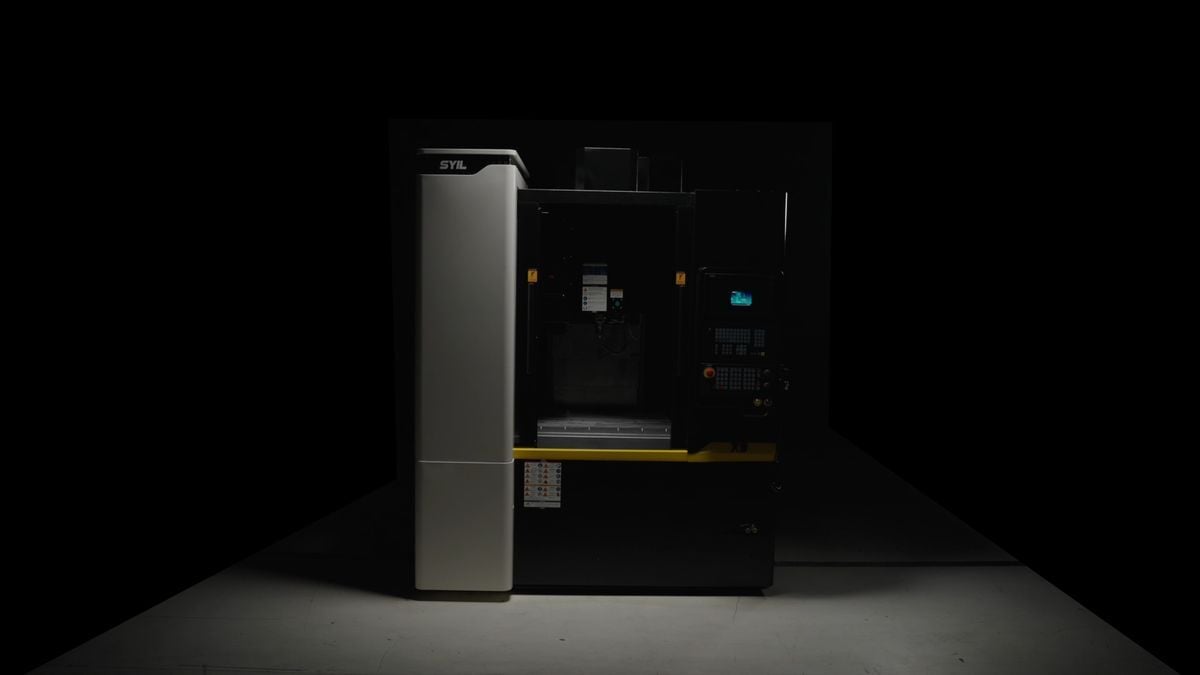

Penggilingan Vertikal SYIL X9

Komponen Kelas Satu dan Konstruksi yang Kokoh

Travel sumbu 760 × 500 × 500 mm

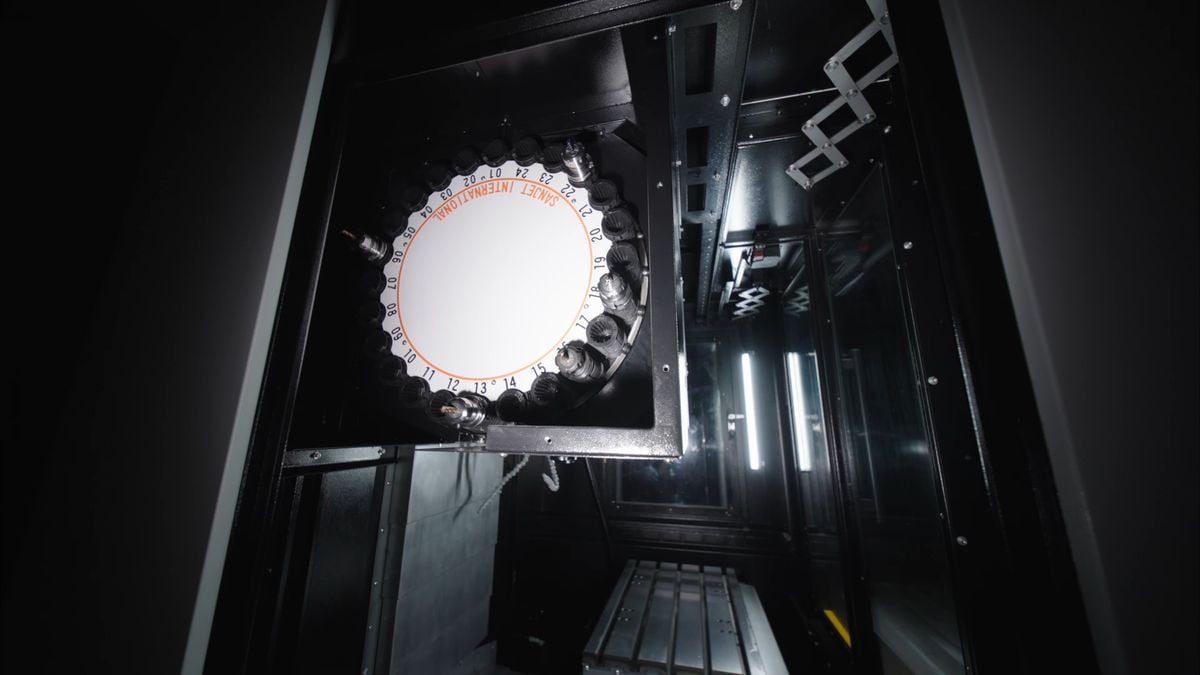

ATC dilengkapi servo berkecepatan tinggi dengan 24 unit tool holder
Spindel BT40 10.000 rpm
Pengecoran mineral SCHNEEBERGER Pengontrol Siemens SINUMERIK 828D 15"

Minta Penawaran

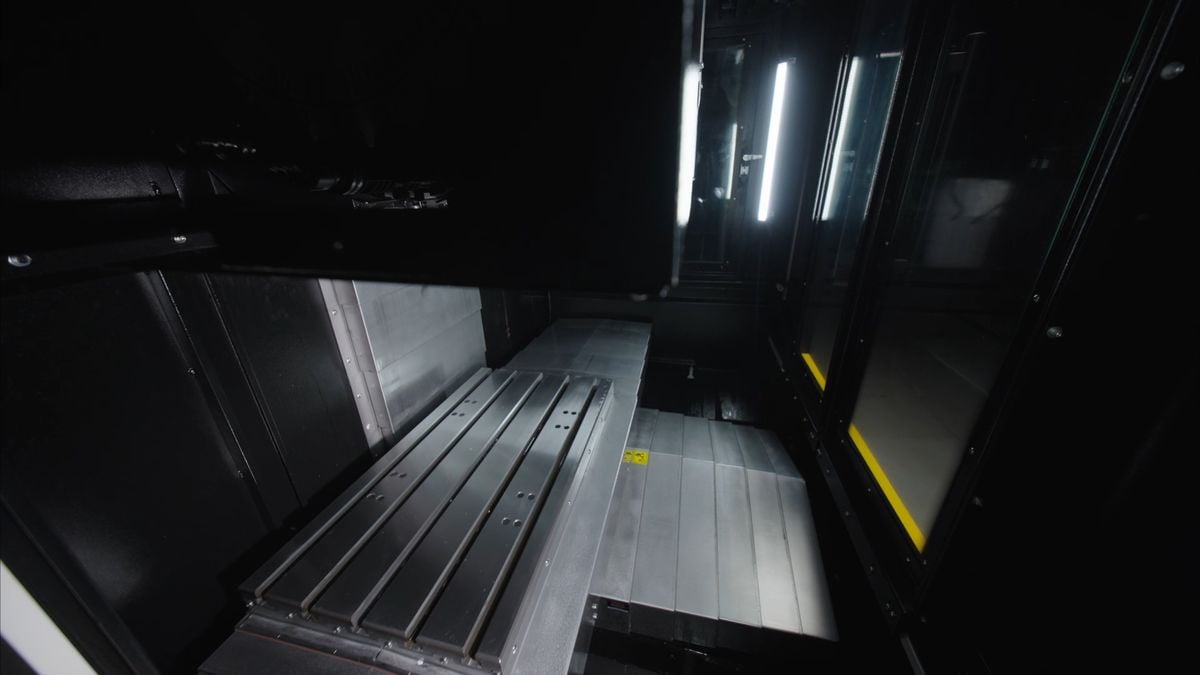

Table

Working surface

33.86 × 19.69" (860×500 mm)

T-Slots (Number x Size x Distance)

0.71 × 0.20 × 3.94" (18×5×100 mm)

Max. table load

1102.3 lb (500 kg)

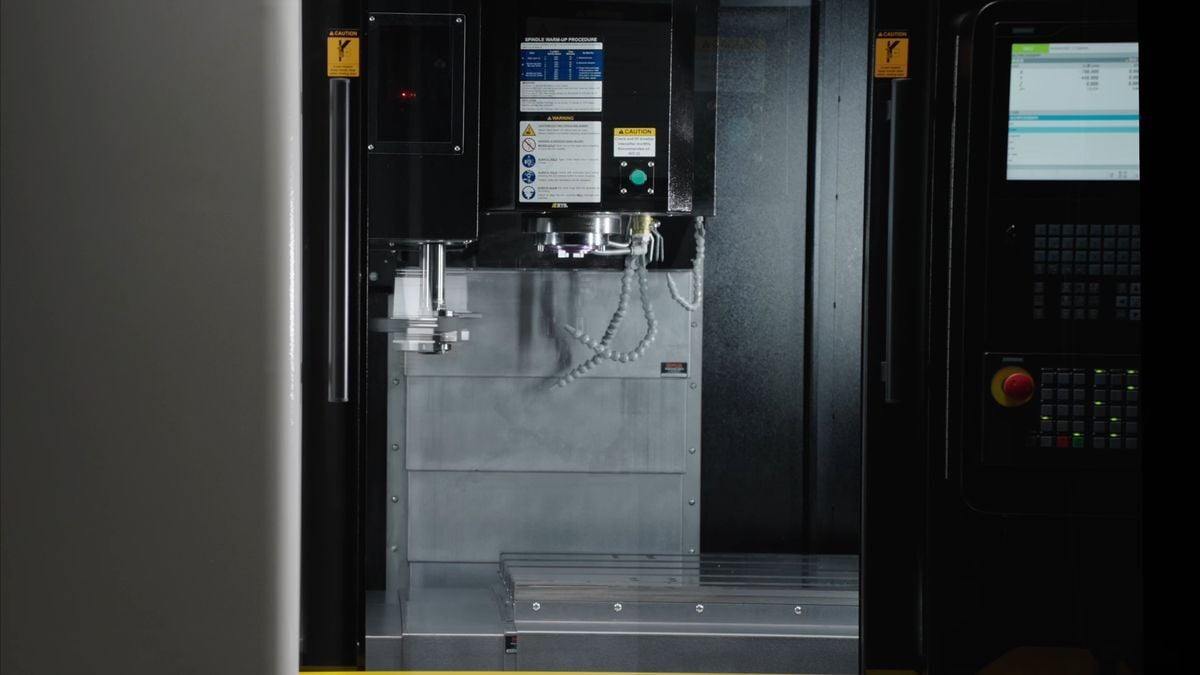

Travel

Longitudinal Travel X

29.9″ (760 mm)

Cross Travel Y

19.6" (500 mm)

Headstock Travel Z

19.6" (500 mm)

Distance between spindle end and tabletop

3.94–23.62" (100-600 mm)

Distance between spindle and column surface

20.8" (530 mm)

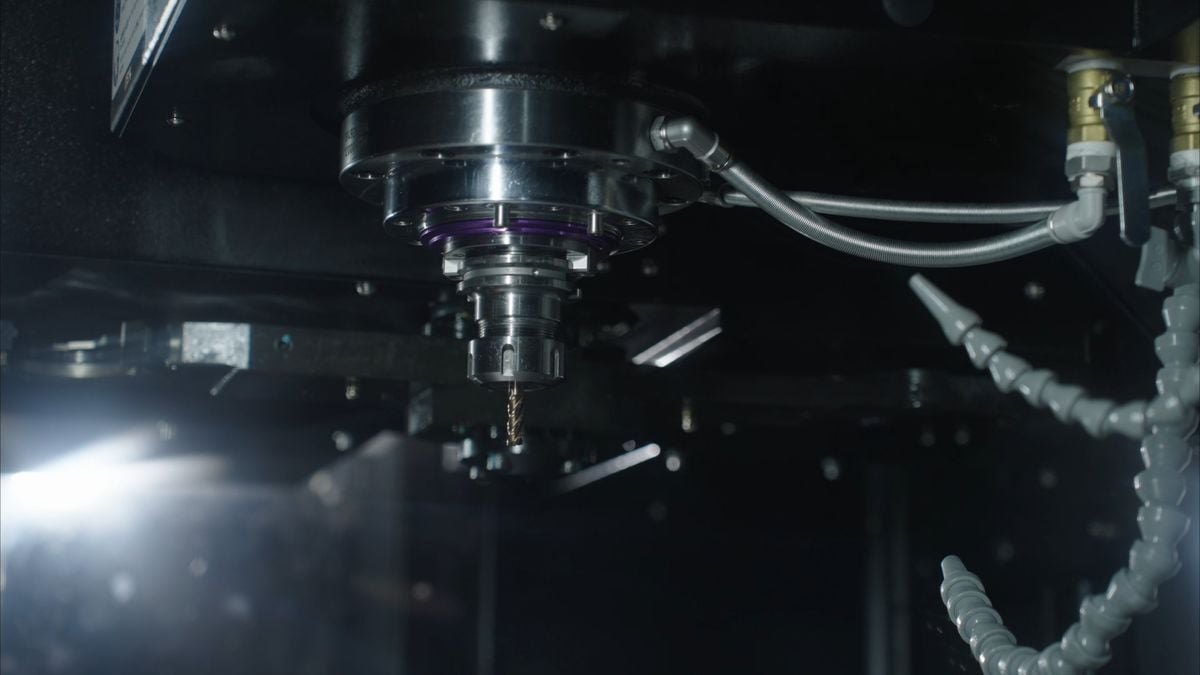

Spindle

Spindle Nose

BT40

Spindle Speeds

12,000 rpm

Mechanism of Transmission

Belt/Direct type

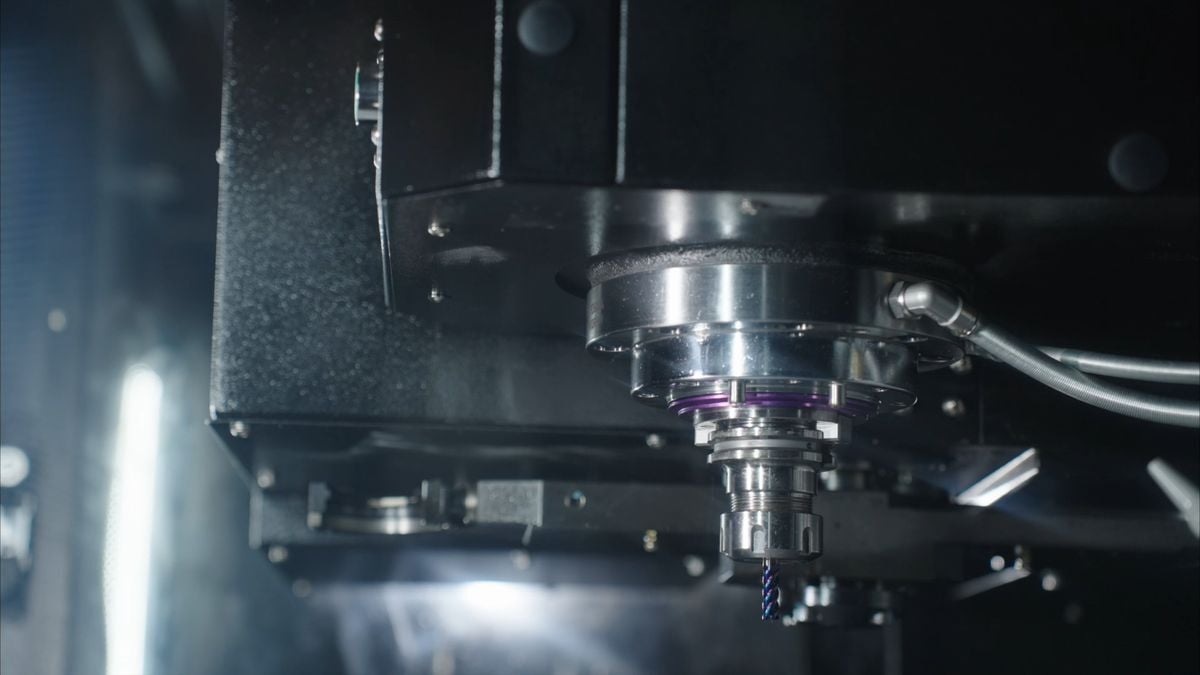

Feed

Cutting Feed

10,000 mm/min

Rapid Traverse

30,000 mm/min

Auto Tool Changer

Tool Holder

Arm type

Tool Storage Capacity

24 pcs

Max. Tool Diameter

4.9" (125 mm)

Max. Tool Length

9.4" (240 mm)

Max. Tool Weight:

15.4 lb (7 kg)

Tool to Tool

2.0 s

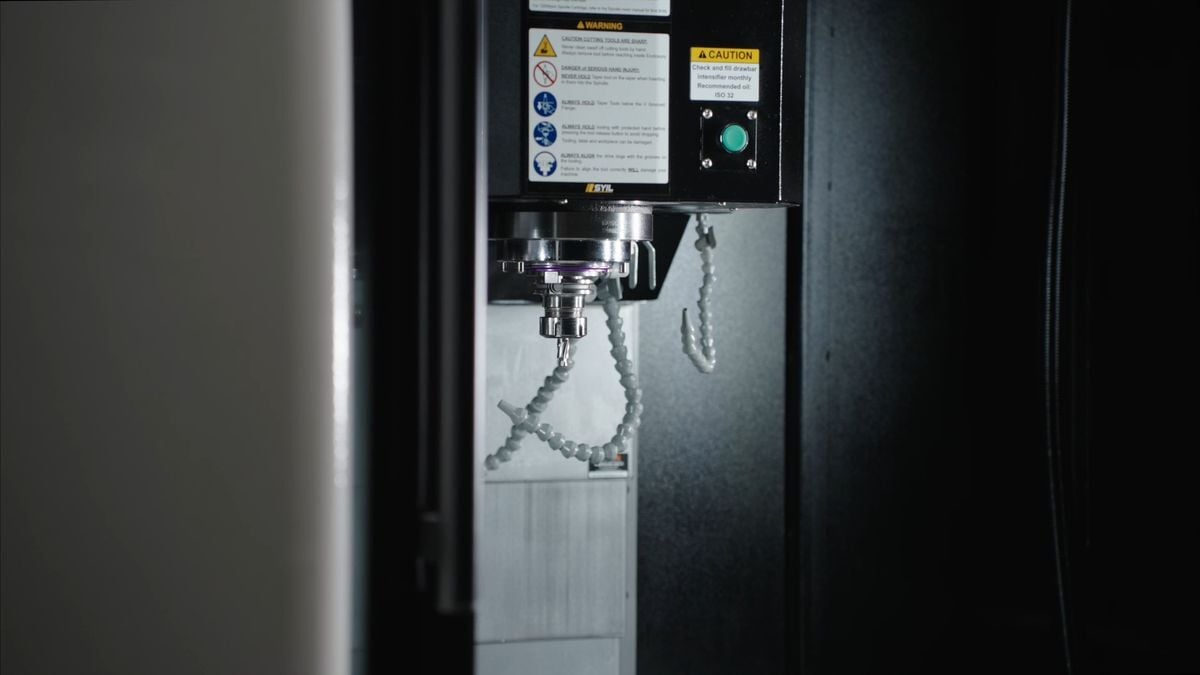

Motors

Spindle motor output

11/17 kW

Drive motors X, Y, Z Axis

3.9/3.9/5.9 kW

General

Floor space (L×W×H)

72.83 × 88.23 × 110.24" (1850×2245×2800 mm)

Weight

13,227.7" (6000 kg)

Data Teknis SYIL X9

Komponen Kelas Satu dan Konstruksi yang Kokoh

Minta Penawaran

SYIL dan Siemens

SYIL X9 dilengkapi dengan Siemens SINUMERIK 828D sebagai standar. Dengan kinerja CNC yang unik, kontrol SINUMERIK 828D menetapkan standar produktivitas dalam hal penggilingan pada mesin SYIL. Dengan penggerak SINAMICS dan motor kontrol gerak SIMOTICS yang baru, SINUMERIK 828D kini menjadi lebih produktif. Arsitektur perangkat keras yang tangguh dan algoritma kontrol cerdas, bersama dengan teknologi penggerak dan motor berkualitas tinggi, memastikan dinamika dan presisi maksimum selama pemesinan.

Minta Penawaran

Mesin milling Vertikal X9

Kemampuan Pemesinan yang Sangat Baik. Menangani Berbagai Operasi.

Pabrik CNC dengan Nilai Terbaik di Kelasnya

Mesin CNC SYIL X9 yang kecil menawarkan ukuran yang kecil dengan kecepatan yang belum pernah ada sebelumnya. Mesin ini memberikan kemampuan CNC penuh dalam ruang yang ringkas, memastikan kualitas pemrosesan yang tinggi. Selain itu, mesin CNC yang sangat kompeten ini hadir dengan harga yang terjangkau. Karena kompetensi yang sangat baik dan tingkat keterjangkauan yang tinggi, mesin ini sangat cocok untuk semua pemotongan CNC dengan biaya satuan yang rendah.



Schneeberger

Bingkai mesin pengecoran mineral

TERIMA KASIH

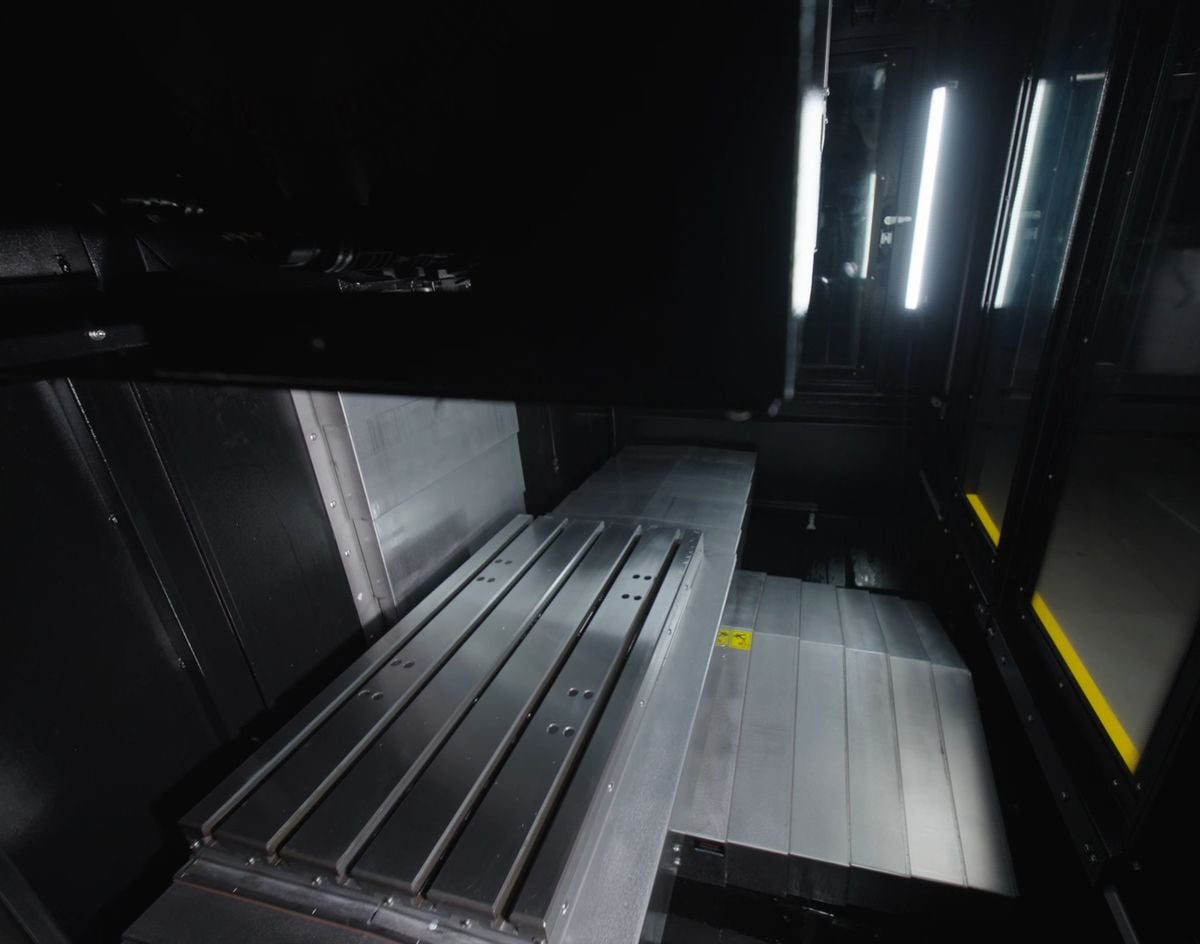

Sekrup bola presisi tinggi dan pemandu linier

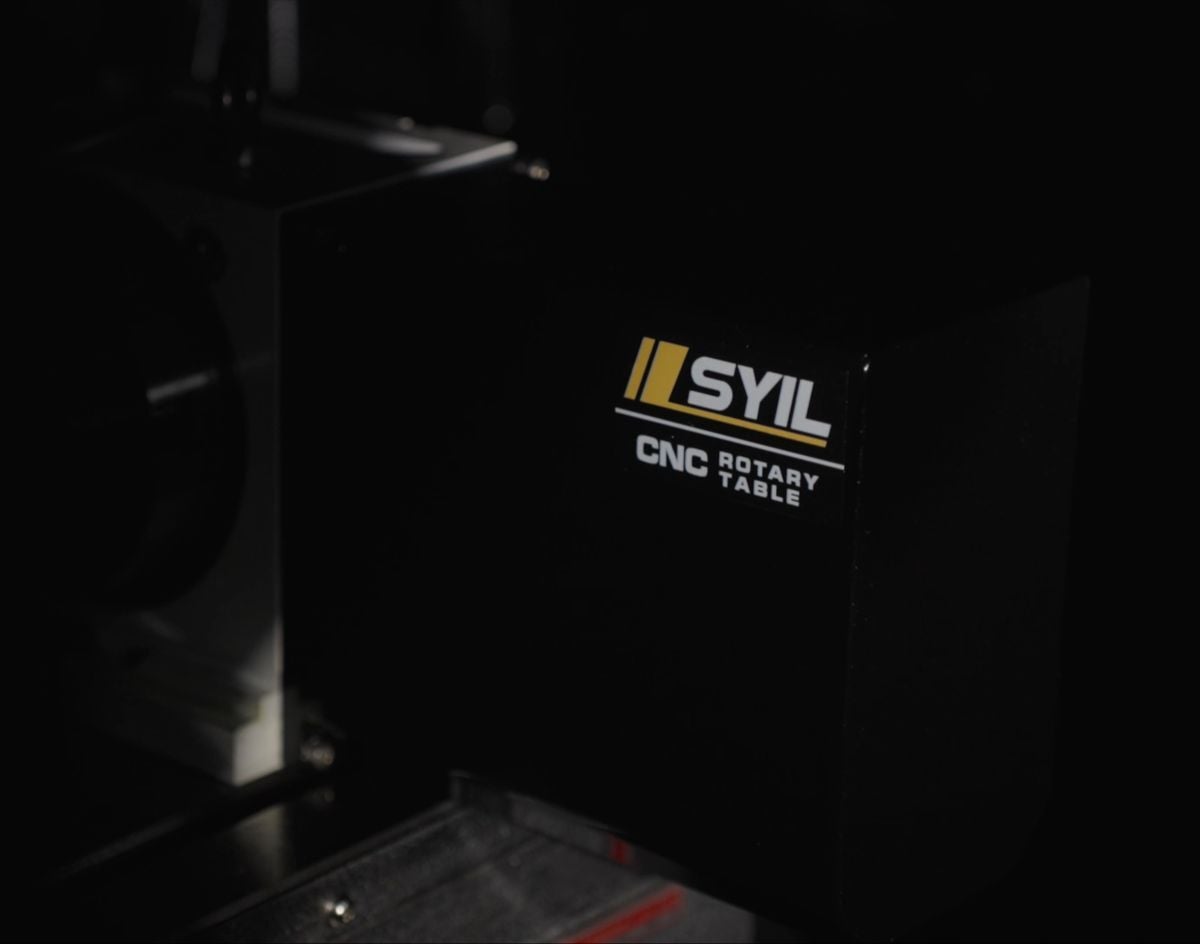

Sumbu ke 4

Tersedia sumbu ke-4 dan ke-5 opsional. Ubah pusat permesinan ini menjadi mesin CNC 5 sumbu kecil.

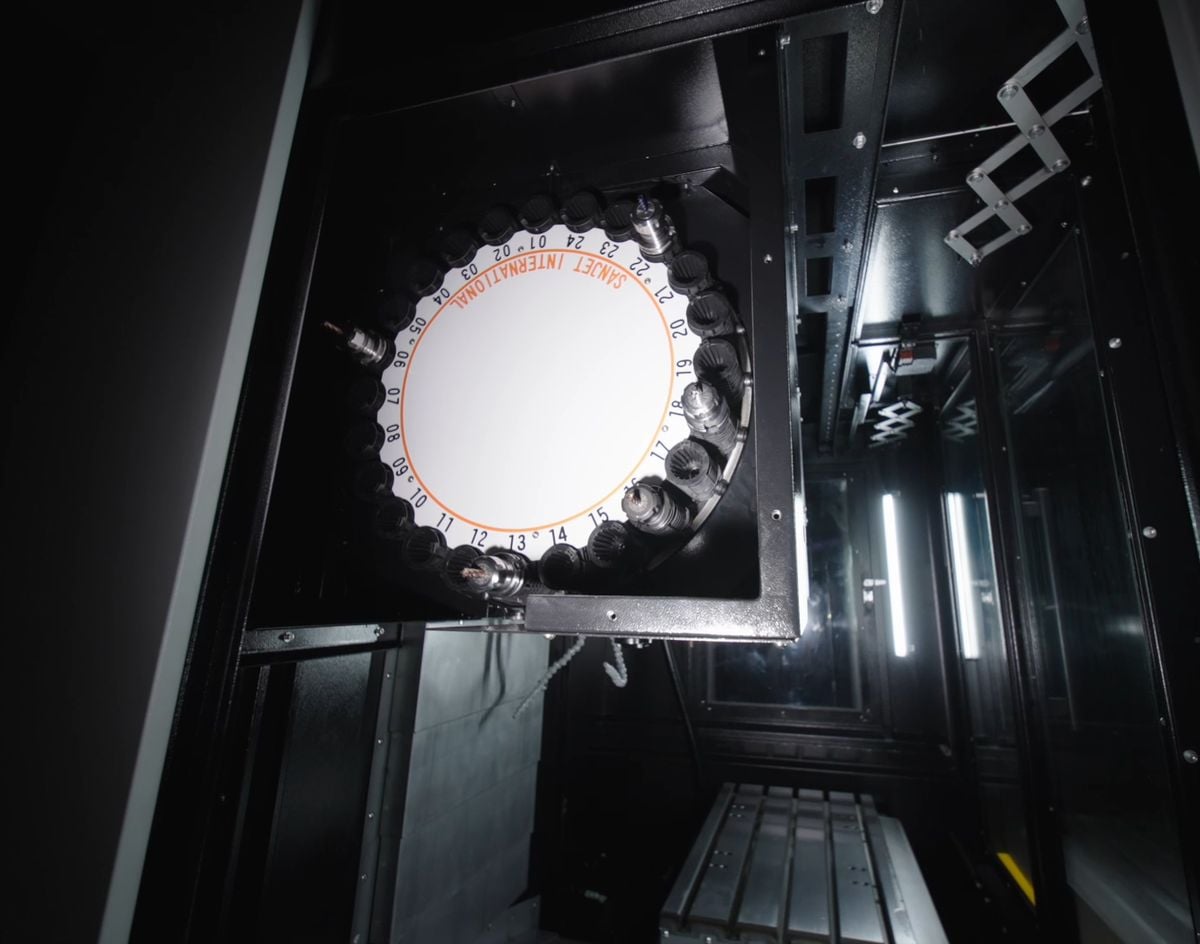

Pengubah Alat Servo Berkecepatan Tinggi

16 posisi BT30

SYIL X9 Options

Discover the versatile SYIL X9 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

Dapatkan Harga

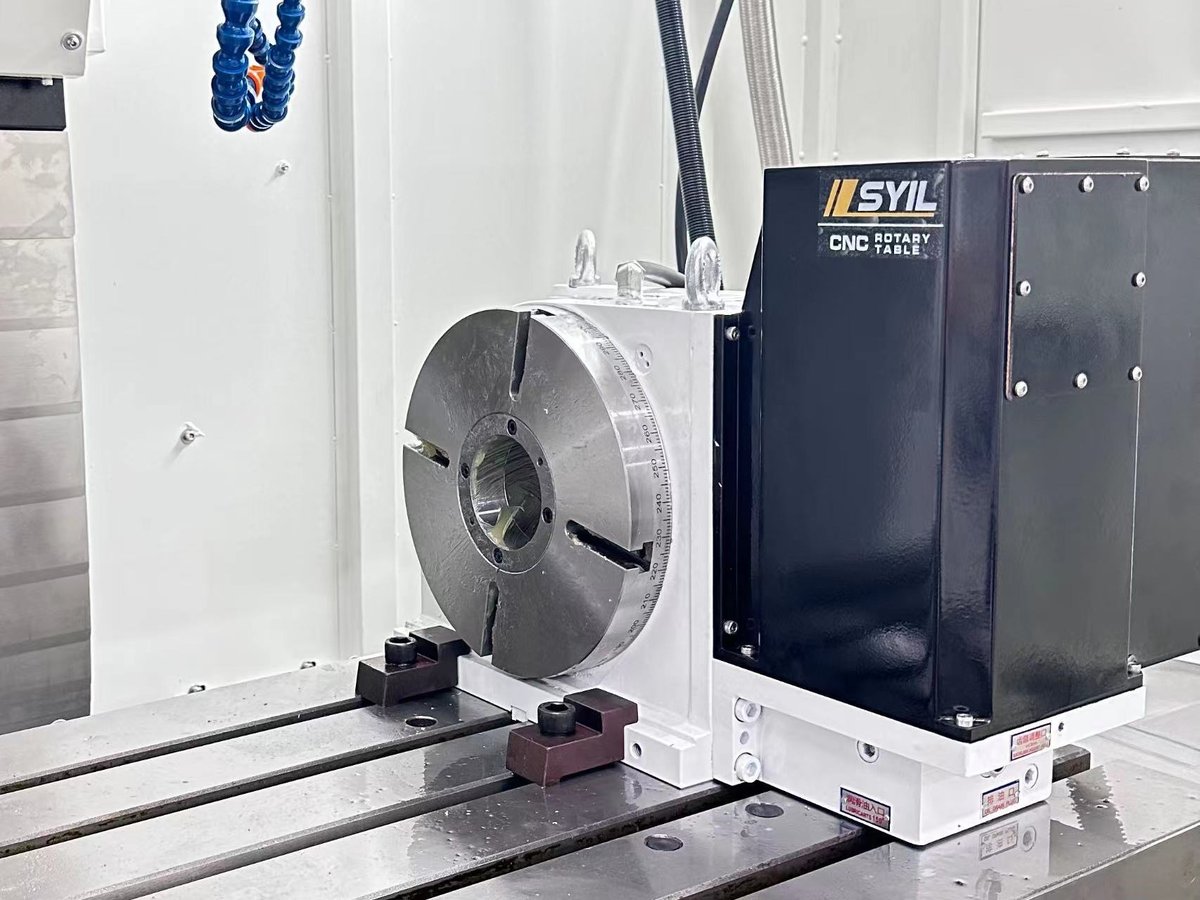

NC Rotary Table Servo

4th axis 255 mm.

Tail Stock

for 255 mm NC rotary table.

Probe System

Wireless type.

Tool Setter

Cable type TTC200.

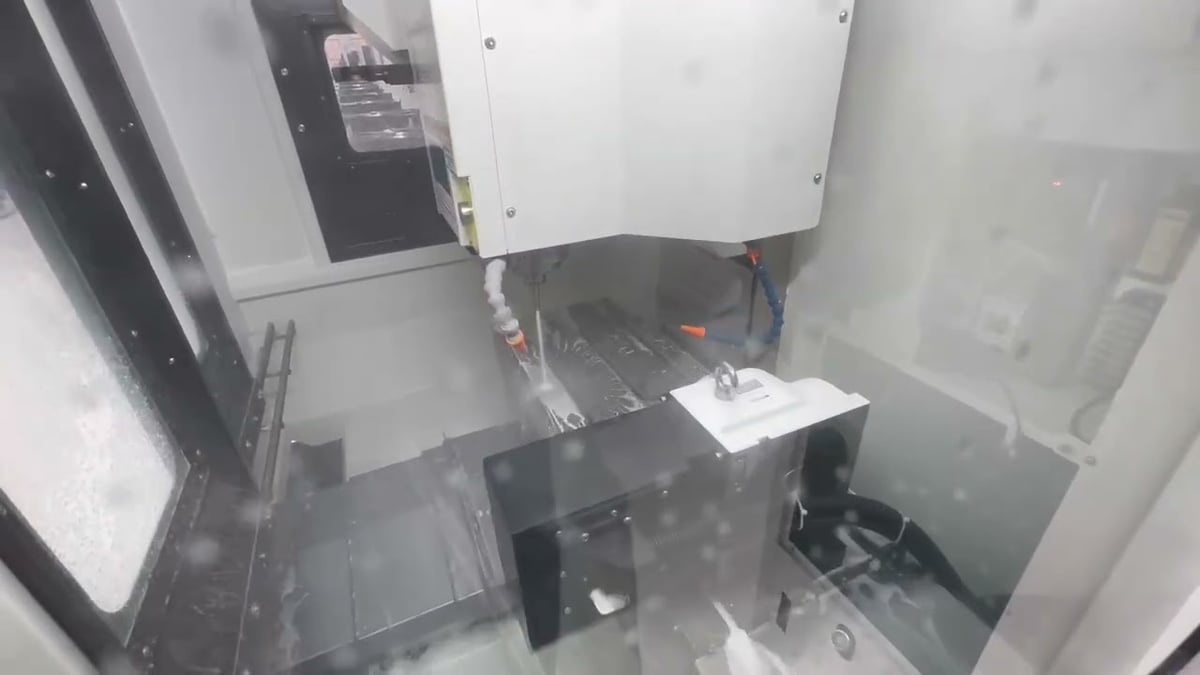

Filtermist

S800.

Coolant Through Spindle

CTS 20 bar.

Technical Specifications

logo
X5
X7
X9
X11
Table
Table size (mm)
560×260
700×300
860×500
1050×550
Table load (kg)
150
150
500
600
Table surface (number×size×distance in mm)
T-slots 3×14×80
T-slots 3×14×100
T-slots 18×5×100
T-slots 18×5×90
Travel distances
X-axis (mm)
300
400
760
1000
Y-axis (mm)
260
300
500
500
Z-axis (mm)
300
380
500
500
Distance from spindle nose to table top
150-450
150-530
100-600
110-610
Distance between spindle and column surface
330
358
530
650
Spindle
Spindle taper
BT30
BT30
BT40
BT40
Power-drive
Direct
Belt
Belt
Belt
Max. spindle speed (rpm)
20,000
12,000
10,000
10,000
Feed
Rapid traverse (mm / min)
30,000
30,000
30,000
30,000
Cutting feed (mm / min)
10,000
10,000
10,000
10,000
Automatic tool changer
Type
Wheel
Arm
Arm
Arm
Tool holder
BT30
BT30
BT40
BT40
Tool storage capacity
16
16
24
24
Max. tool diameter (mm)
63
63
125
125
Max. tool length (mm)
200
200
240
300
Max. tool weight (kg)
3
3
7
7
Tool to tool (s)
1
1.5
2
2.5
Other data
Machine weight (kg)
2180
2200
5000
7000
Machine dimensions L x W x H (mm)
Footprint including coolant tank and controller
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min/max air pressure (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Coolant tank capacity (Liters)
80
80
130
240
