Pabrik CNC Mini SYIL X5

Mesin CNC Hemat Ruang dan Uang

Travel sumbu 300× 260 × 300 mm
ATC dileng kapiservo berkecepatan tinggi dengan 16 tool holder

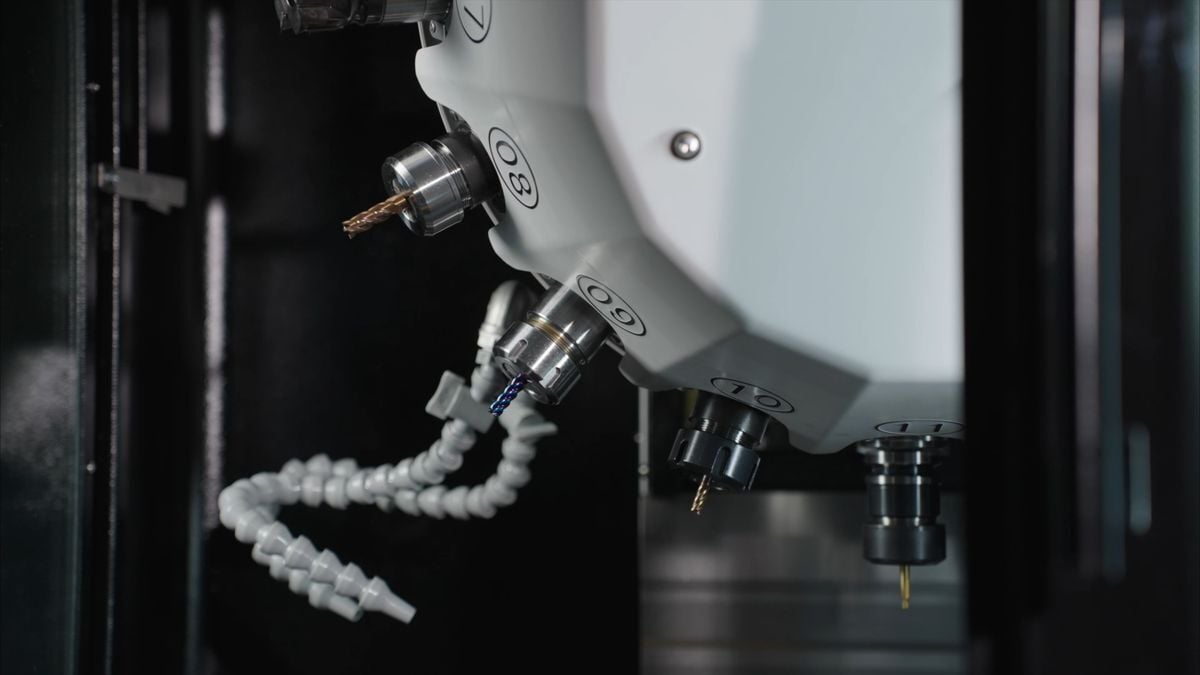

Spindel BT30 berpasangan langsung 20.000 rpm
Meja kerja berbahan cor mineral SCHNEEBERGER
Lebar satu meteruntuk ruang sempit
Controller Siemens SINUMERIK 828D (10")

Minta Penawaran

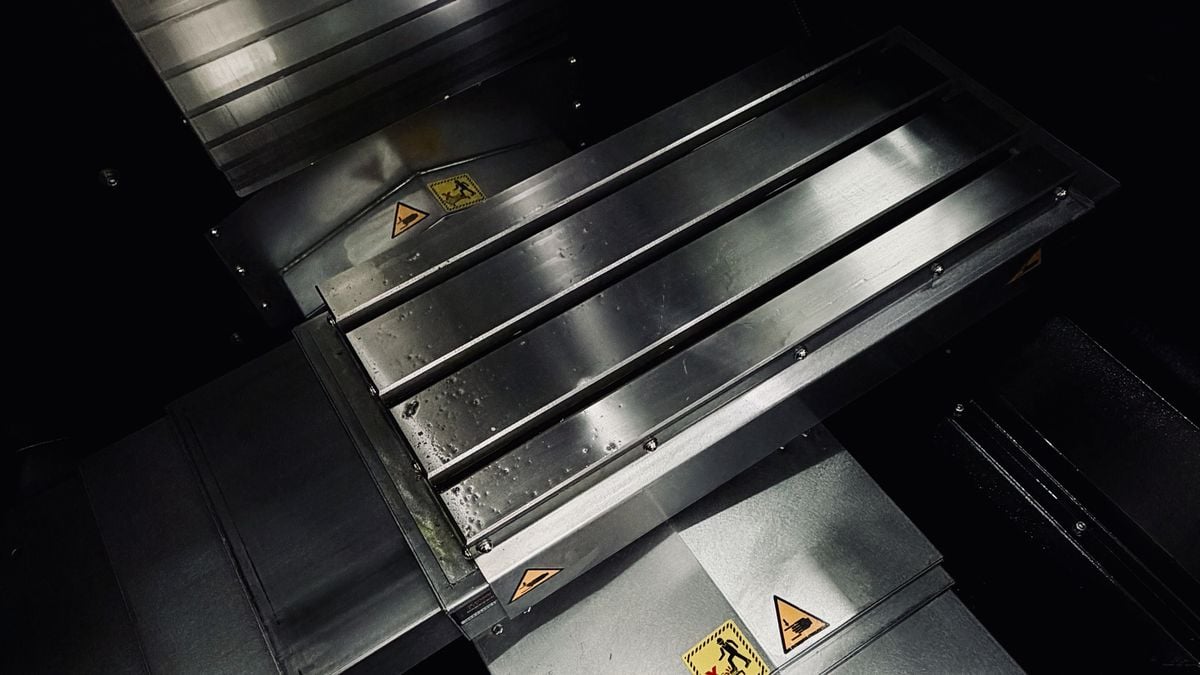

Table

Table size

22″×10.2" (560×260 mm)

T-slots (number×size×distance)

3×14×3.15" (80 mm)

Max. table load

330 lb (150 kg)

Travel

X travel

11.8″ (300 mm)

Y travel

10.3" (260mm)

Z travel

11.8" (300 mm)

Distance between spindle end and tabletop

5.9"- 17.7" (150-450 mm)

Distance between spindle and column surface

13" (330 mm)

Spindle

Spindle nose

BT30

Spindle speeds

20,000 rpm

Mechanism of transmission

Direct

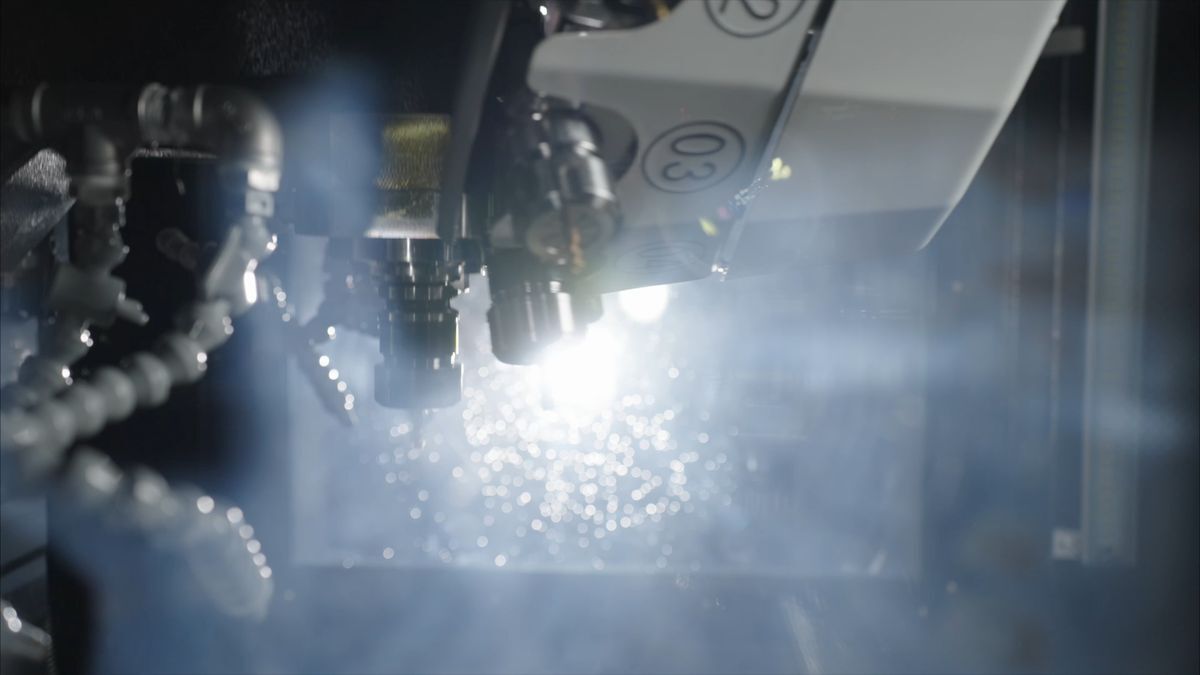

Feed

Cutting feed

10,000 mm/min

Rapid traverse

30,000 mm/min

Auto Tool Changer

Tool type

Wheel

Tool storage capacity

16 positions

Max. tool diameter

2.4" (63 mm)

Max. tool length

7.8" (200 mm)

Max. tool weight

6.6 lb (3 kg)

Tool to Tool:

1 s

Power - Siemens

Spindle motor output(Rate/Max)

4.8 kW

Drive motors(X,Y,Z)

1/2.2/3.5 kW

Power Source

AC380V/ 3-Phase

Power:

12 kVA

Power - Syntec

Spindle motor output(Rate/Max)

5.5/7.5 kW

Drive motors (X,Y,Z)

1/1.7/2.4 kW

Power Source

AC380V/ 3-Phase

Power

12 kVA

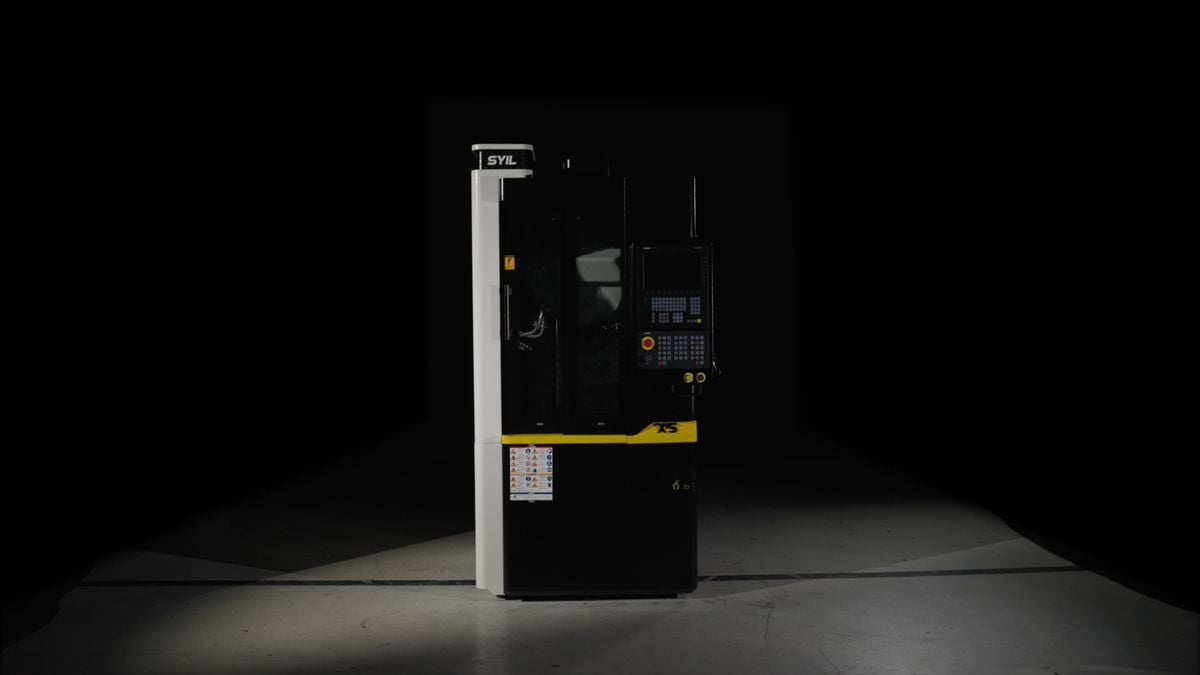

Machine Size and Weight

Floor size (L×W×H)

79.53" × 39.37" × 92.91" (2020×1000×2360 mm)

Drive motors(X,Y,Z)

1/2.2/3.5 kW

Power Source

AC380V/ 3-Phase

Power:

12 kVA

Spesifikasi Teknis SYIL X5

Mesin CNC SYIL X5Mini memiliki area yang kecil, dengan satu set perlengkapan yang sudah kompetibel, dengan kualitas yang terbaik, serta harganya yang terjangkau.

Minta Penawaran

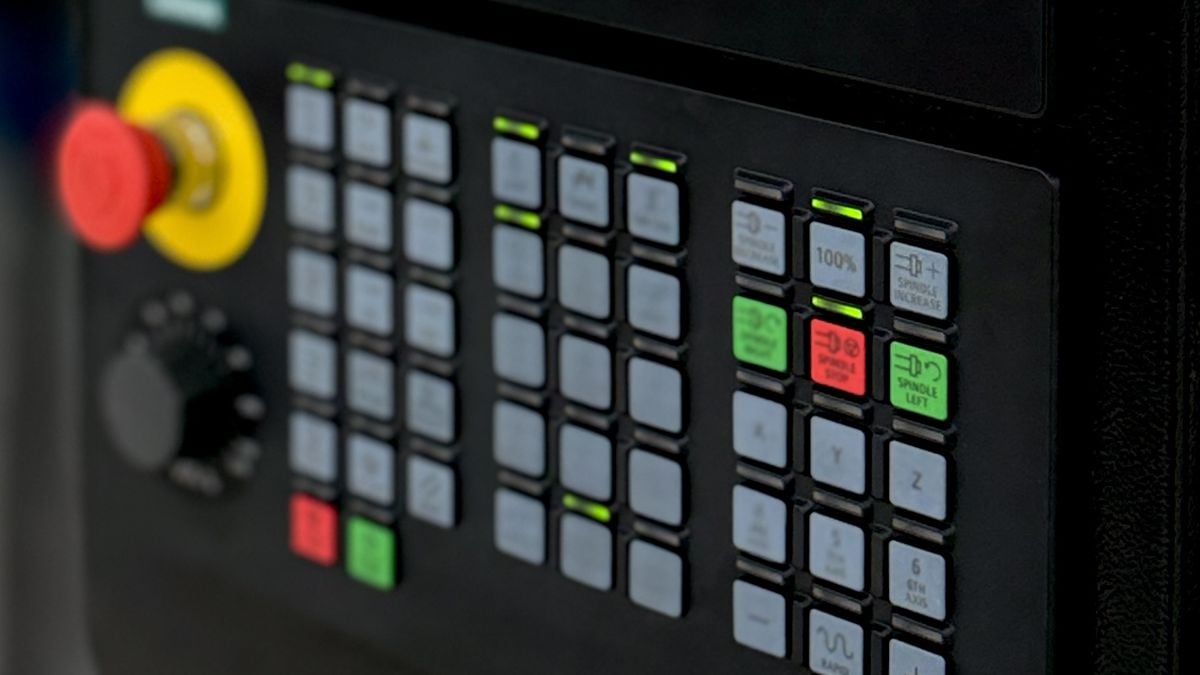

SYIL dan Siemens

SYIL X5dilengkapi dengan sistem kontrol Siemens SINUMERIK 828D sebagai standar. Denganperforma CNC yang unik, kontrol SINUMERIK 828D menetapkan standar produktivitas dalam hal milling pada mesin SYIL. Dengan penggerak SINAMICS dan motor kontrol gerak SIMOTICS yang baru, SINUMERIK 828D sekarang menjadi lebih produktif. Arsitektur perangkat keras yang kuat dan algoritma kontrol yang cerdas, bersama dengan teknologi penggerak dan motor berkualitas tinggi, memastikan dinamika dan presisi maksimum selama pemesinan.

Minta Penawaran

Mesin CNC Mini dari SYIL

Rasakan Ketepatan dan Kekuatan dalam Ukuran yang Ringkas

Hemat Ruang dan Uang

SYIL X5 adalah pusat pemesinan 3-sumbu yang memberikan presisi maksimal dan performa kuat dengan harga terjangkau. Anda juga dapat dengan mudah menambahkan sumbu ke-4 pada X5 Anda.



Schneeberger

Rangka mesin terbuatdari pengecoran mineral

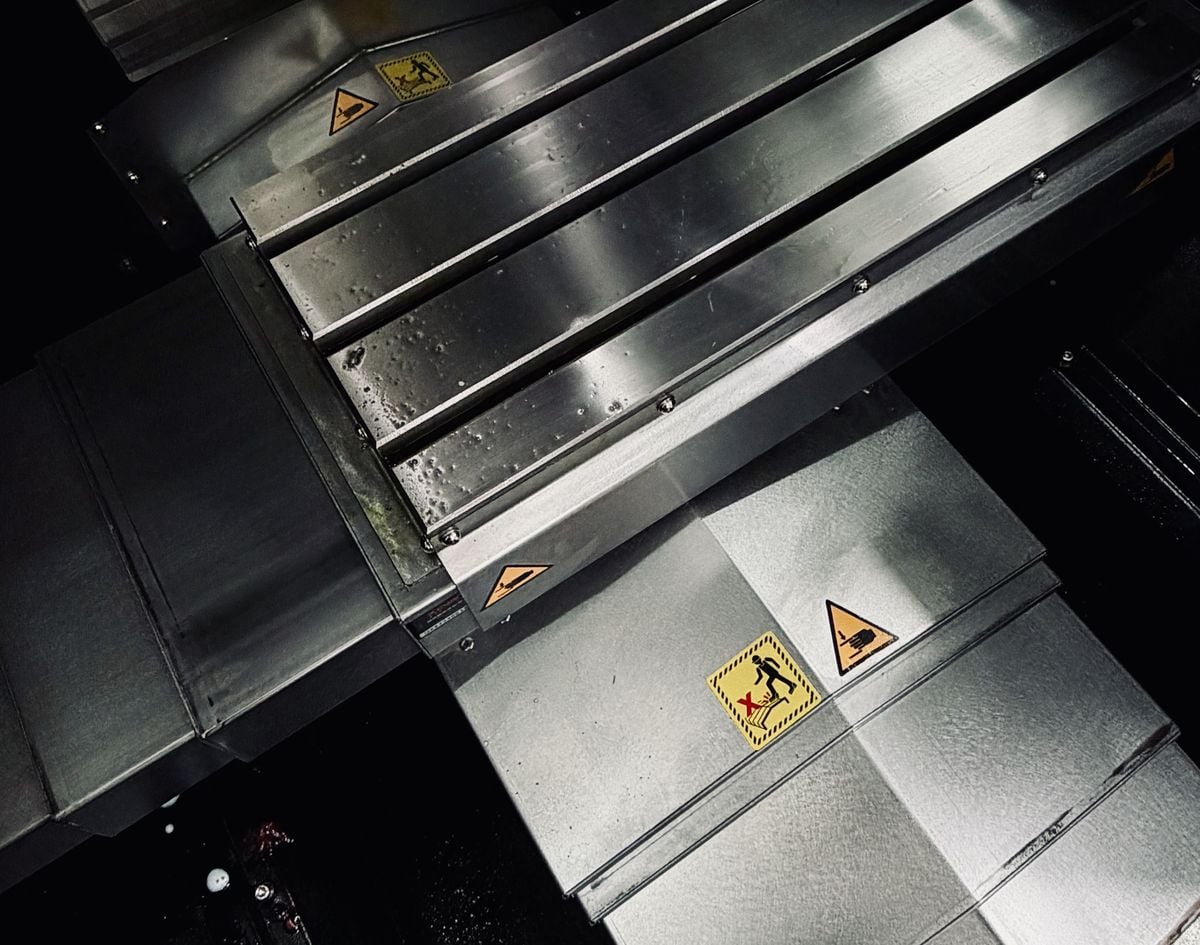

THK

Linear rail dan penggerak tipe ball screewdenganpresisi tinggi

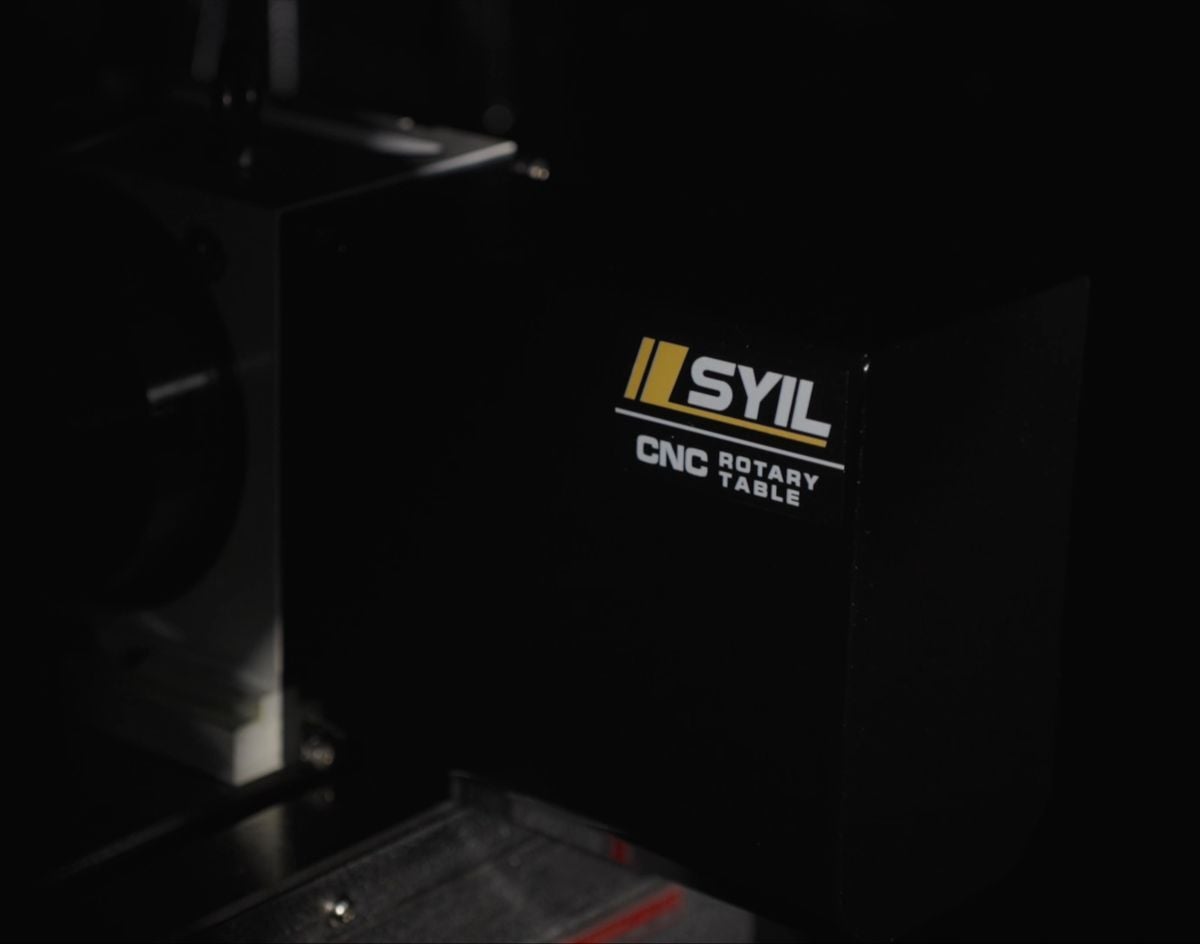

Axis ke-4

Tersedia sumbuke-4 opsional

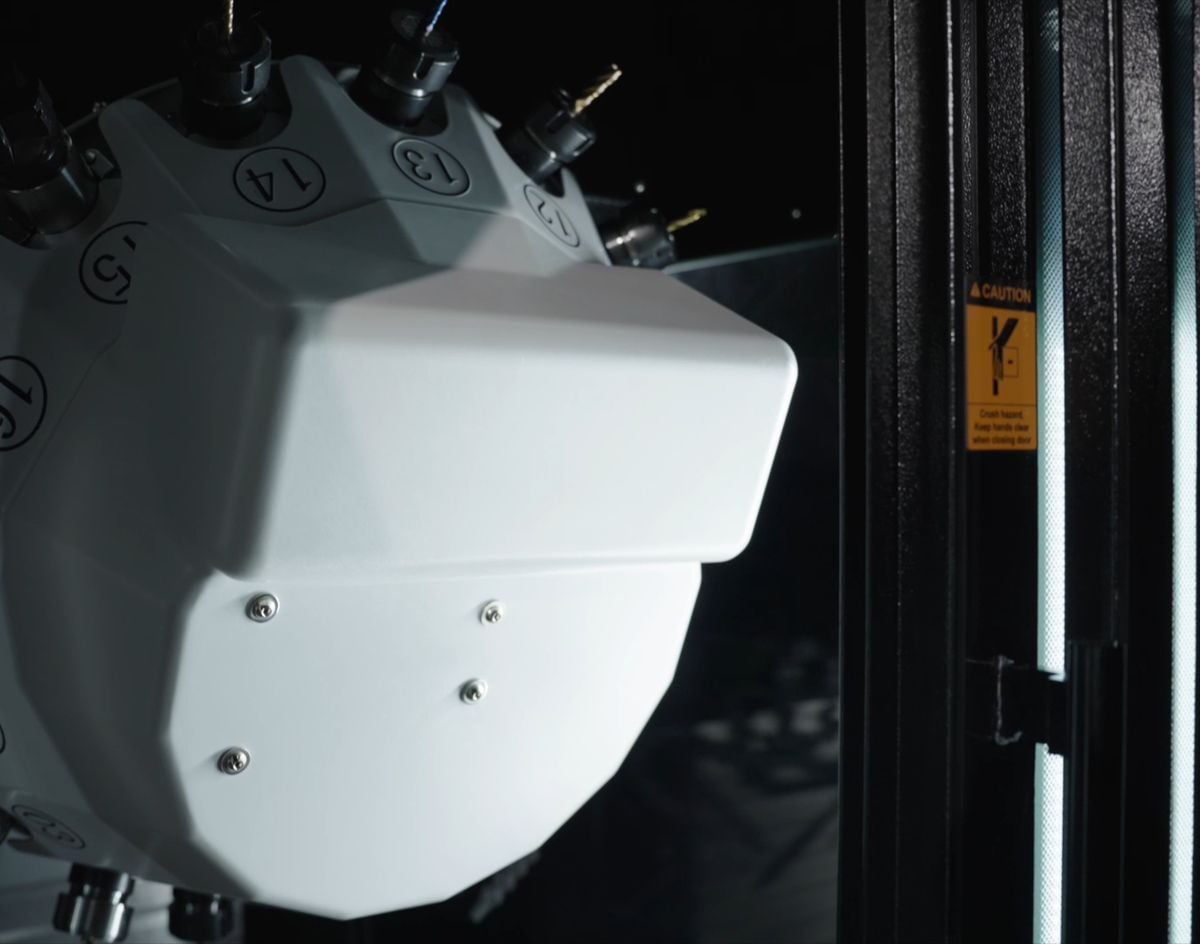

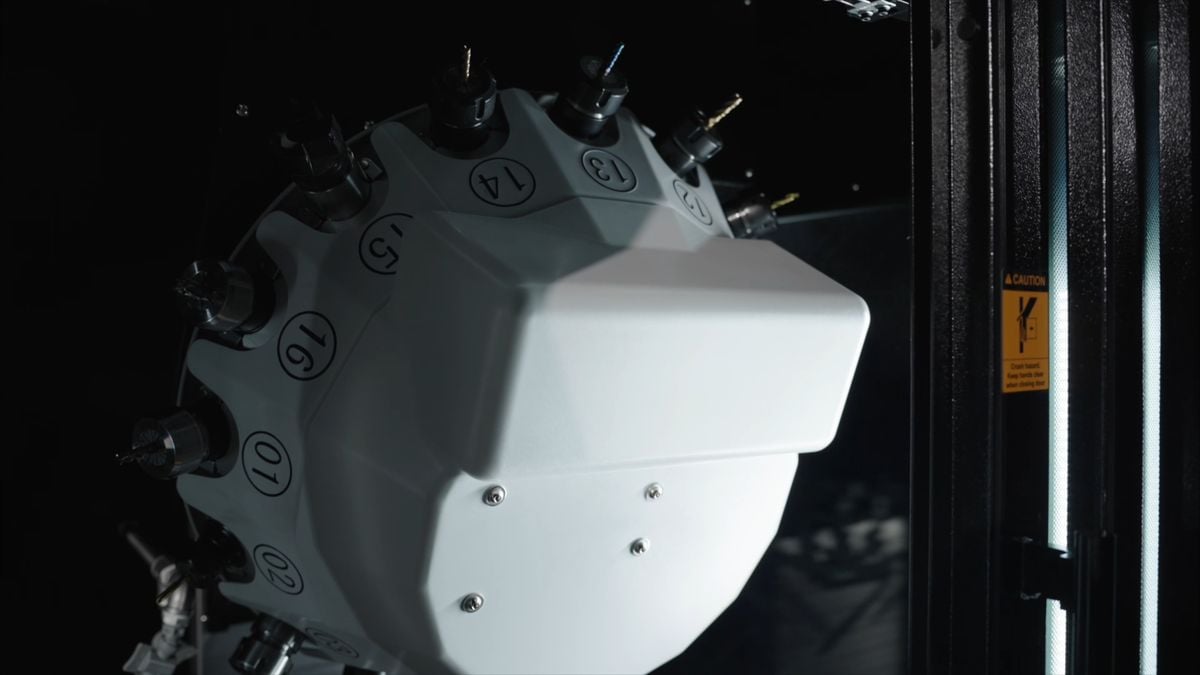

ATC menggunakan servo berkecepatan tinggi

Dengan16 tool holder BT30

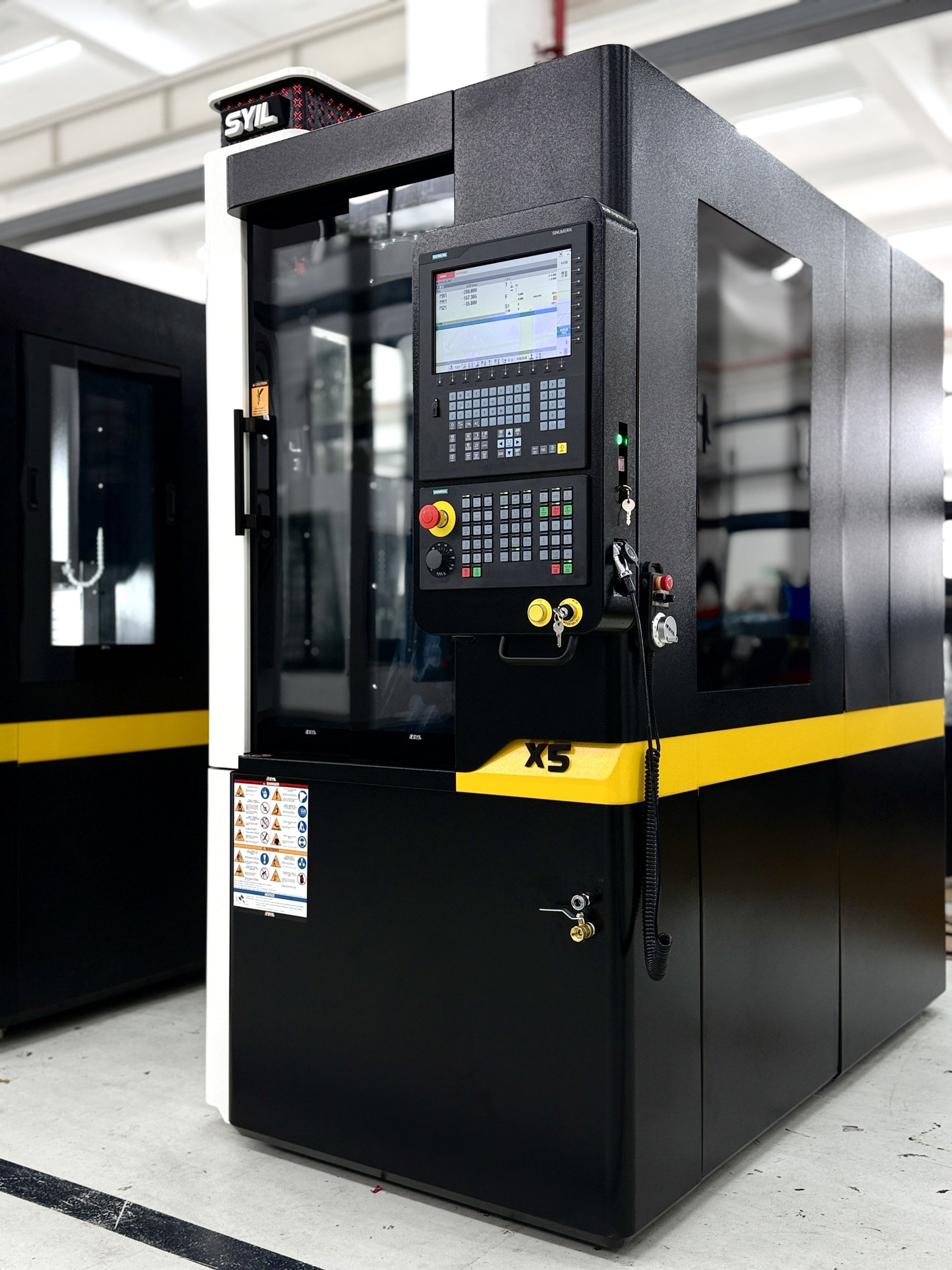

SYIL X5 Options

Discover the versatile SYIL X5 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

Dapatkan Harga

4th Axis NC Rotary Table

125mm.

Tail Stock

for 125mm NC Rotary Table.

Filtermist

Extraction Unit S200.

Probe System

Wireless type.

Tool Setter

Cable type TTC200.

Technical Specifications

logo
X5
X7
X9
X11
Table
Table size (mm)
560×260
700×300
860×500
1050×550
Table load (kg)
150
150
500
600
Table surface (number×size×distance in mm)
T-slots 3×14×80
T-slots 3×14×100
T-slots 18×5×100
T-slots 18×5×90
Travel distances
X-axis (mm)
300
400
760
1000
Y-axis (mm)
260
300
500
500
Z-axis (mm)
300
380
500
500
Distance from spindle nose to table top
150-450
150-530
100-600
110-610
Distance between spindle and column surface
330
358
530
650
Spindle
Spindle taper
BT30
BT30
BT40
BT40
Power-drive
Direct
Belt
Belt
Belt
Max. spindle speed (rpm)
20,000
12,000
10,000
10,000
Feed
Rapid traverse (mm / min)
30,000
30,000
30,000
30,000
Cutting feed (mm / min)
10,000
10,000
10,000
10,000
Automatic tool changer
Type
Wheel
Arm
Arm
Arm
Tool holder
BT30
BT30
BT40
BT40
Tool storage capacity
16
16
24
24
Max. tool diameter (mm)
63
63
125
125
Max. tool length (mm)
200
200
240
300
Max. tool weight (kg)
3
3
7
7
Tool to tool (s)
1
1.5
2
2.5
Other data
Machine weight (kg)
2180
2200
5000
7000
Machine dimensions L x W x H (mm)
Footprint including coolant tank and controller
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min/max air pressure (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Coolant tank capacity (Liters)
80
80
130
240
