Pusat Pembubutan CNC SYIL: Tingkatkan Produksi Komponen Logam Anda

Kapasitas Pengolahan

Ukuran Chuck:

Maks. diameter ayunan di atas tempat tidur:

ø550mm (ø21,7 ")

Maks. diameter ayunan di atas kereta:

ø290mm (ø11,4 ") (dengan sumbu Y: 7,9" atau 200mm)

Maks. panjang benda kerja:

500 mm (19,7 ") (dengan sumbu Y: 20,9" atau 530mm, dengan Counter Spindle: 17,7" atau 450mm)

Maks. diameter benda kerja:

ø380 mm (ø15 ")

Spindle

Maks. kecepatan:

4000 rpm

Hidung gelendong:

A2-6

Diameter lubang spindel:

ø63mm (ø2,5 ")

Melalui diameter lubang spindel:

ø52mm (ø2 ")

Daya spindel:

11/15kW

Min. Pengindeksan sumbu C:

0.001°

Counter Spindle

Ukuran Chuck:

Kecepatan laju / Kecepatan maksimum:

1750 / 6000rpm

Hidung gelendong:

A2-5

Diameter lubang spindel:

ø56mm (ø2,2 ")

Melalui diameter lubang spindel:

ø45mm (ø1,8 ")

Daya spindel:

11kW

Perjalanan:

530m

Lintasan cepat:

1181.1ipm (30m/menit)

Tempat Alat

Jenis:

Menara Daya

Alat:

Min. Alat ke Alat:

0.2s

Max. Alat ke Alat:

0.5s

Ukuran betis pahat maksimum:

25x25mm (0,98x0,98 ")

Diameter betis pahat maksimum:

ø40mm (ø1,6 ")

Max. Kecepatan Perkakas Langsung:

5000rpm

Model Perkakas Langsung:

BMT55

Perjalanan

X Lintasan cepat:

1181.1ipm (30m/menit)

Z Lintasan cepat:

1181,1ipm (30m/menit)

Y Lintasan cepat:

590,6ipm (15m/menit)

X Perjalanan:

190 + 10mm

Perjalanan Z:

550mm (dengan sumbu Y: 490 + -50mm)

Stok Ekor

Perjalanan dari Stok Ekor ke Potongan:

465mm (18,3") (dengan sumbu Y: 19,7" atau 500mm)

Lintasan Cepat Stok Ekor:

1181.1ipm (30m/menit)

Lengan lancip:

MT4

Akurasi

Menyelesaikan akurasi pembubutan silinder:

IT6

Selesaikan pembubutan permukaan bagian:

Ra0.4-1.6

Selesai membubut kebulatan bagian:

≤0,003mm

Akurasi posisi (X):

0,005mm

Akurasi posisi (Ｚ):

0,008mm

Akurasi pengulangan (Ｘ):

0,002mm

Akurasi pengulangan (Ｚ):

0,004mm

Dimensi dan Berat

Dimensi (PxLxT):

250x172x174cm (98,4 "x67,7 "x68,5") (dengan sumbu Y: 268x175x185cm, dengan Counter Spindle: 268x175x185cm)

Berat Bersih:

8818lb (4000kg)

SYIL dan Siemens

SYIL L3 dilengkapi dengan Siemens SINUMERIK 828D sebagai standar. Dengan kinerja CNC yang unik, kontrol SINUMERIK 828D menetapkan standar produktivitas dalam hal penggilingan pada mesin SYIL. Dengan penggerak SINAMICS dan motor kontrol gerak SIMOTICS yang baru, SINUMERIK 828D kini menjadi lebih produktif. Arsitektur perangkat keras yang tangguh dan algoritma kontrol cerdas, bersama dengan teknologi penggerak dan motor berkualitas tinggi, memastikan dinamika dan presisi maksimum selama pemesinan.

Minta Penawaran

Tingkatkan Pemesinan Presisi Anda dengan Mesin Bubut CNC SYIL

SYIL L3 mengadopsi desain berbasis platform dan modular, yang menampilkan ukuran yang ringkas dan ruang operasi yang nyaman dengan kemampuan ekspansi.

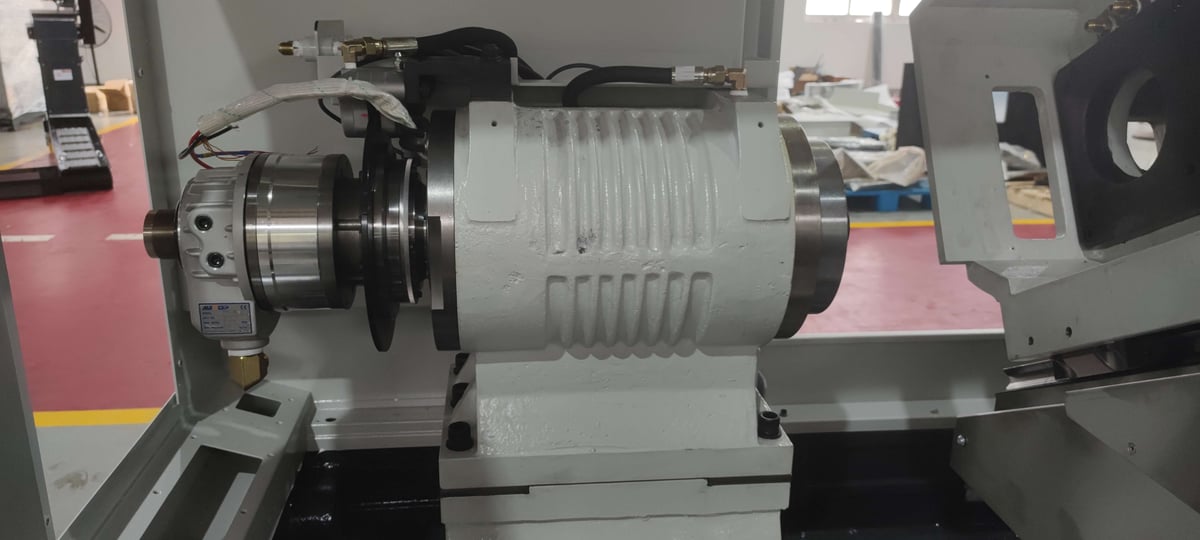

Sub-Spindle

150mm Sub Spindle Chuck, 6000RPM.

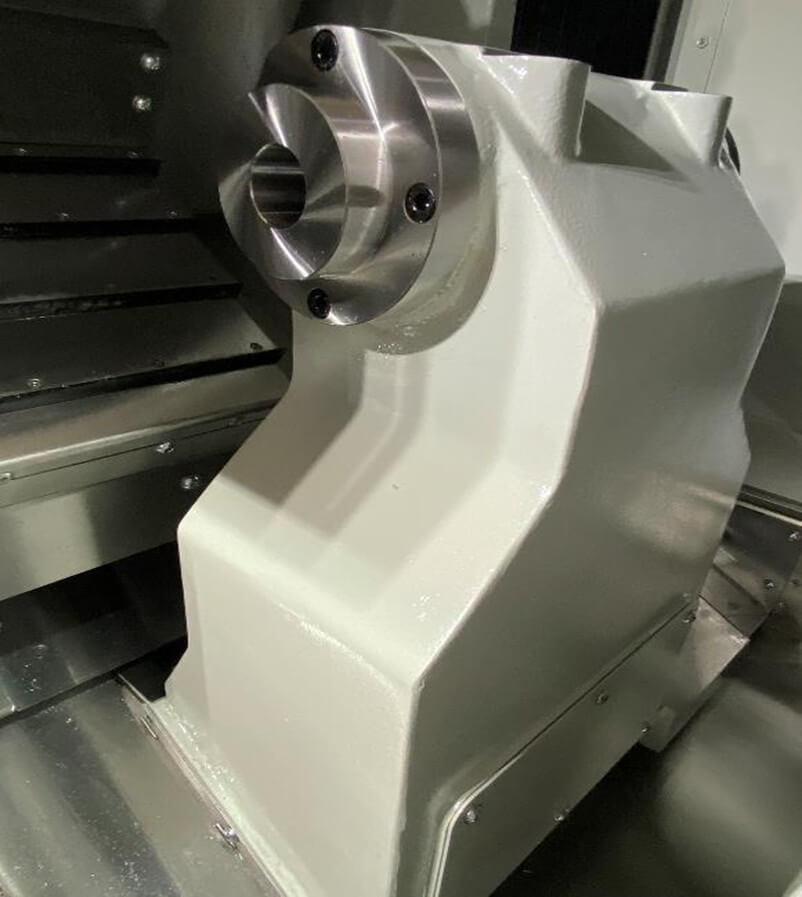

Hydraulic Tail Stock

Including Custom Screen for Tail Stock Movement.

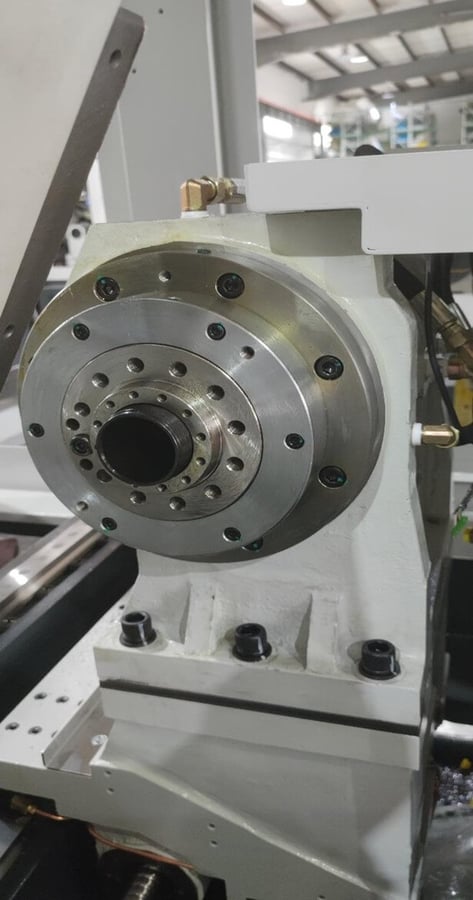

Servo Tail Stock

Programmable Tail Stock Including Custom Screen.

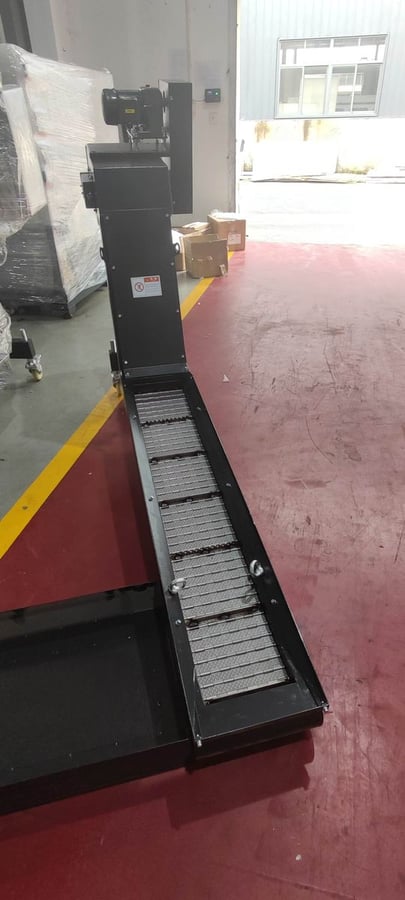

Chip Conveyor

incl. chip pickup trolley.

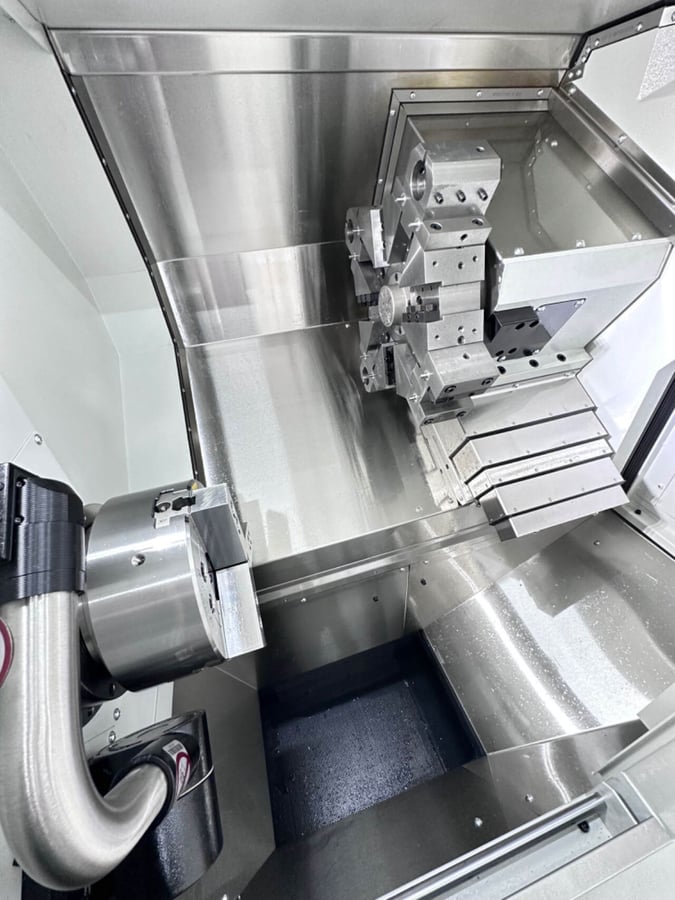

Tool Setter

Renishaw.

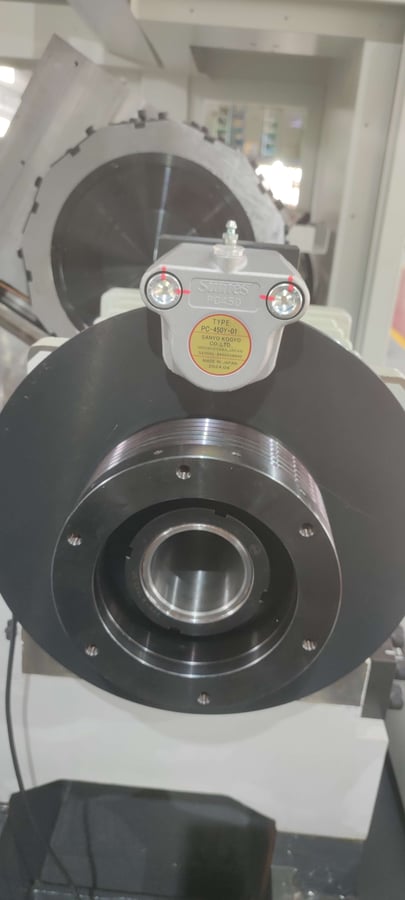

Sub-spindle actuator

for the L3.

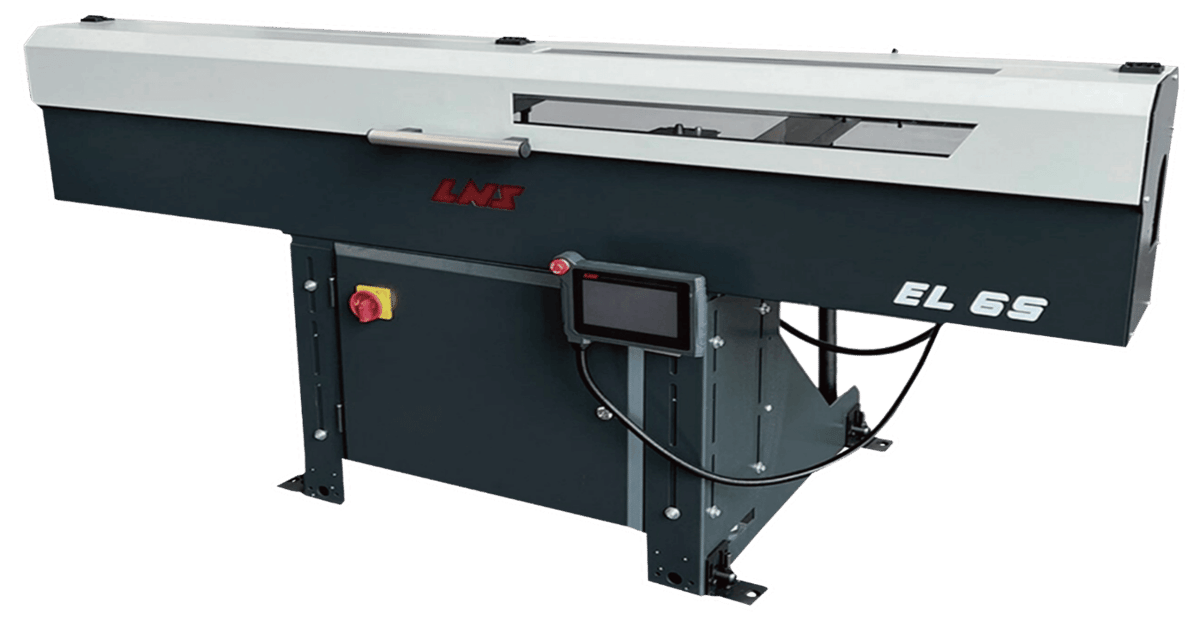

Bar Feeder

LNS EL65.

Parts Catcher

L3.

Technical Specifications

Processing Capacity

Chuck size

8 inch

8 inches

10 inches

Max. swing diameter over bed

ø510 mm

ø550 mm

ø630 mm

Max. swing diameter over carriage

ø260mm

ø290mm (with Y axis: 200mm)

ø330 mm

Max. workpiece Length

300mm

500mm (with Y axis: 530mm, with Counter Spindle: 450mm)

800 mm (1100 mm/ 1500mm)

Max. work piece diameter

ø380mm

ø520mm

Spindle

Max speed

4000rpm

3500 rpm

Spindle nose

A2-6

A2-8

Spindle bore diameter

ø66mm

ø63mm

ø91mm

Through spindle bore diameter

ø52mm

ø75mm

Spindle power

11/15kW

15 KW

Min. C-axis indexing

0.001°

Counter Spindle

Chuck size

6 inches

Rate speed / Max speed

1750/6000rpm

Spindle nose

A2-5

Spindle bore diameter

ø56mm

Through spindle bore diameter

ø45mm

Spindle power

11kW

Travels

530m

Rapid traverse

30m/min

Tool Holder

Type

Servo turret

Power Turret

Servo Turret

Tools

8/12

Tool shank size

25x25/20x20mm

25x25mm

Tool shank diameter

ø40/ø32mm

ø40mm

Min. Tool to Tool

0.2 seconds

0.2s

Max. Tool to Tool

0.5s

Max. Live Tooling Speed

5000rpm

Live Tooling Model

BMT55

Travels

X Rapid traverse

30m/min

Z Rapid traverse

30m/min

Y Rapid traverse

15m/min

X Travels

200mm

190+10mm

260+10 mm

Z Travels

360mm

550mm (with Y axis: 490+-50mm)

850mm (1150 mm/ 1550 mm)

Tail Stock

Travels from Tail Stock to Chunk

465mm (with Y axis: 500mm)

Tail Stock Rapid Traverse

30m/min

10m/min

Sleeve taper

MT4

MT5

Accuracy

Finish turning cylindrical accuracy

IT6

Finish turning parts surface

Ra0.4-1.6

Finished turning parts roundness

≤0.003mm

Position accuracy(Ｘ)

0.005mm

Position accuracy(Ｚ)

0.008mm

Repeat accuracy (Ｘ)

0.002mm

Repeat accuracy(Ｚ)

0.004mm

Dimensions and Weight

Dimensions(LxWxH)

1775x1600x1690mm

2500x1720x1740mm (with Y axis: 2680x1750x1850mm, with Counter Spindle: 2680x1750x1850mm)

2500x1720x1740 mm

N.W.

3050kg

4000kg

6200 kg/ 6800 kg/ 7220 kg

Africa, Middle East, and India

Asia Pacific

Europe

Global

North America

South America

Africa, Middle East, and India

Asia Pacific

Europe

Global

North America

South America

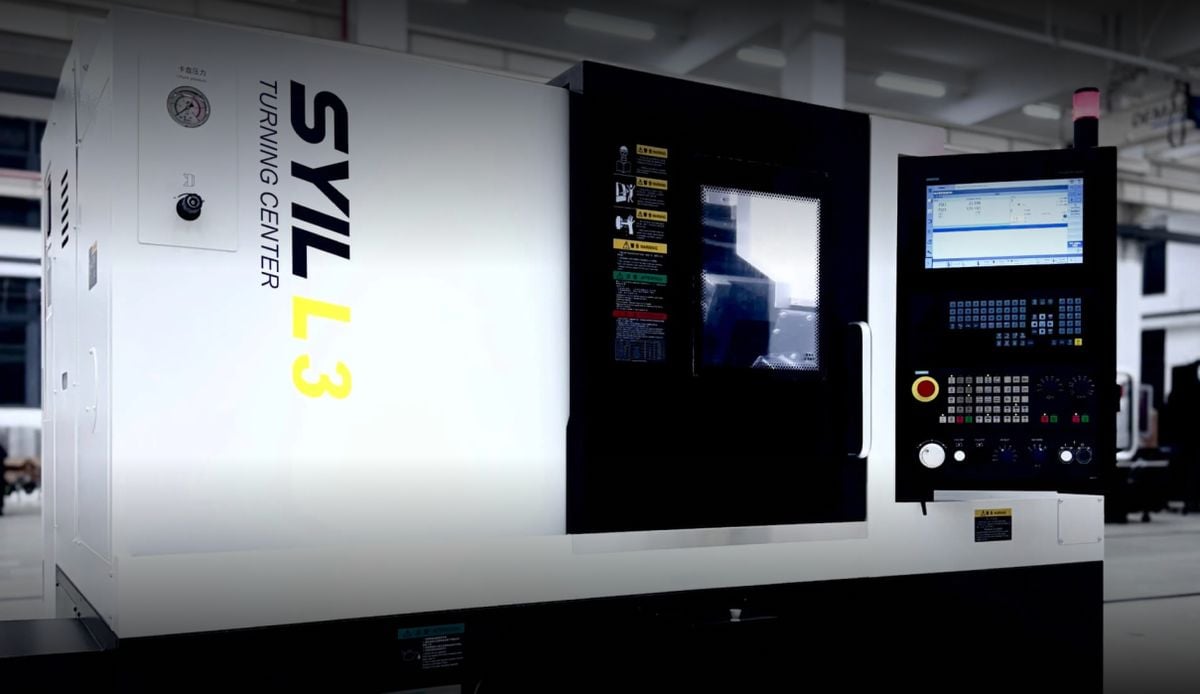

Mesin Bubut CNC SYIL L3

Pembubutan Kinerja Tinggi

Kapasitas Pengolahan

Spindle

Counter Spindle

Tempat Alat

Perjalanan

Stok Ekor

Akurasi

Dimensi dan Berat

Spesifikasi Paket Pusat Pembubutan SYIL L3

Pilihan ideal untuk pembuatan prototipe atau komponen logam kecil.

SYIL dan Siemens

Tingkatkan Pemesinan Presisi Anda dengan Mesin Bubut CNC SYIL

SYIL L3 mengadopsi desain berbasis platform dan modular, yang menampilkan ukuran yang ringkas dan ruang operasi yang nyaman dengan kemampuan ekspansi.

Mesin Bubut dengan Produktivitas Tinggi

Pusat pembubutan SYIL L3 dengan perkakas langsung untuk performa tinggi Pemesinan CNC untuk benda kerja berukuran kecil dan menengah.

TERIMA KASIH

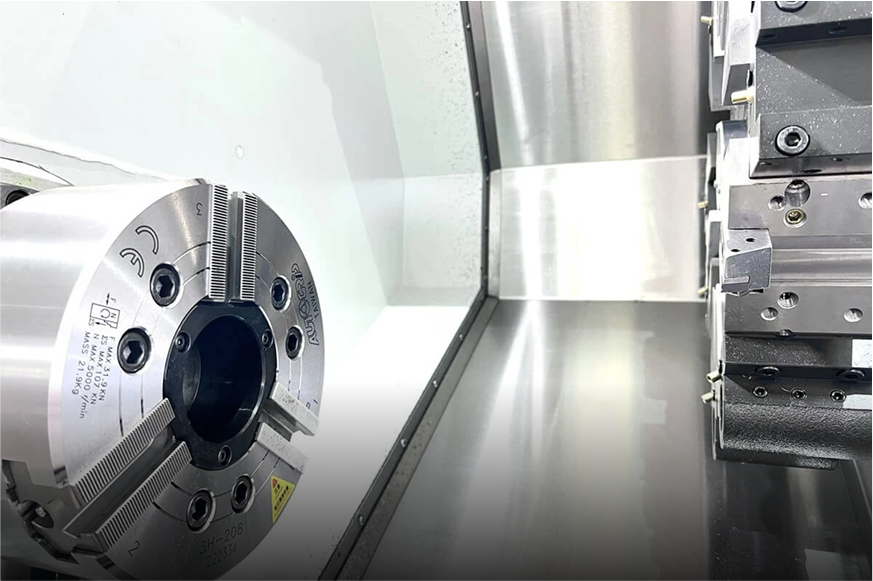

Unit spindel servo berkecepatan tinggi

SYIL L3 Options

Discover the versatile SYIL L3 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

Sub-Spindle

150mm Sub Spindle Chuck, 6000RPM.

Hydraulic Tail Stock

Including Custom Screen for Tail Stock Movement.

Servo Tail Stock

Programmable Tail Stock Including Custom Screen.

Chip Conveyor

incl. chip pickup trolley.

Tool Setter

Renishaw.

Sub-spindle actuator

for the L3.

Bar Feeder

LNS EL65.

Parts Catcher

L3.

Technical Specifications
