Kemampuan pemrosesan
Diameter batang pemrosesan maksimum (mm)
Φ32 mm / Φ38 mm
Diameter lubang melalui spindel (mm):
Φ37 mm / Φ39 mm
Panjang pemrosesan maksimum (mm) (Tidak ada bushing pemandu):
2.5D (maks. 80 mm) / 2.5D (maks. 90 mm)
Panjang pemrosesan maksimum (mm) (Selongsong pemandu tetap):
--
Panjang pemrosesan maksimum (mm) (Selongsong pemandu putar):
310 mm
Diameter penjepitan maksimum spindel belakang (mm):
Φ32 mm / Φ38 mm
Diameter pengeboran maksimum spindel (mm):
Φ13 mm
Kemampuan pemrosesan
Diameter tap maksimum spindel
M12
Diameter pengeboran maksimum spindel belakang (mm):
Φ10
Diameter tap maksimum spindel belakang
M10
Diameter pengeboran maksimum alat hidup radial (mm):
Φ10 mm
Diameter tap maksimum dari alat langsung radial:
M8
Diameter pengeboran maksimum alat bertenaga belakang (mm):
Φ8 mm / Φ8 mm (opsional)
Diameter tap maksimum alat bertenaga belakang
M6 / M6(opsional)
Kemampuan mekanis
Kecepatan spindel (r/menit)
8000 rpm (bushing pemandu berputar 6000) / 6000 rpm (silinder putar)
Kecepatan spindel belakang (r/menit)
8000 rpm
Kecepatan pahat hidup radial (r/menit)
6000
Kecepatan pahat hidup kembali (r/menit)
6000 rpm / 6000 rpm (opsional)
Kecepatan gerak cepat (m/menit)
30 m/min (X2, Y1, Z1, Z2)
Kecepatan bergerak cepat (m/menit)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Runout spindel (mm)
≤0.002
Akurasi pemosisian ulang (mm)
≤0.003
Sistem alat
Alat silinder eksternal
6(□16) / 1(□20)+5(□16)
Alat pemesinan permukaan akhir
4(ER20)
Alat langsung radial
1(ER20)+3(ER16)
Dudukan alat lubang dalam:
2(ER16)
Alat pemesinan belakang:
4 (ER16)
Alat bertenaga belakang:
4(ER16) / Opsional
Dudukan alat pemutar belakang
tidak ada
Daya motor
Spindel (kw)
6.3 kW
Sub-spindel (kW)
4.2 kW
Poros penggerak linier (kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Alat langsung radial (kw)
1.1 kW
Alat hidup kembali (kw)
1 kW / 1 kW (opsional)
Pompa pendingin (kw)
0.4
Lainnya
Berat (kg)
3750 kg
Ukuran (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

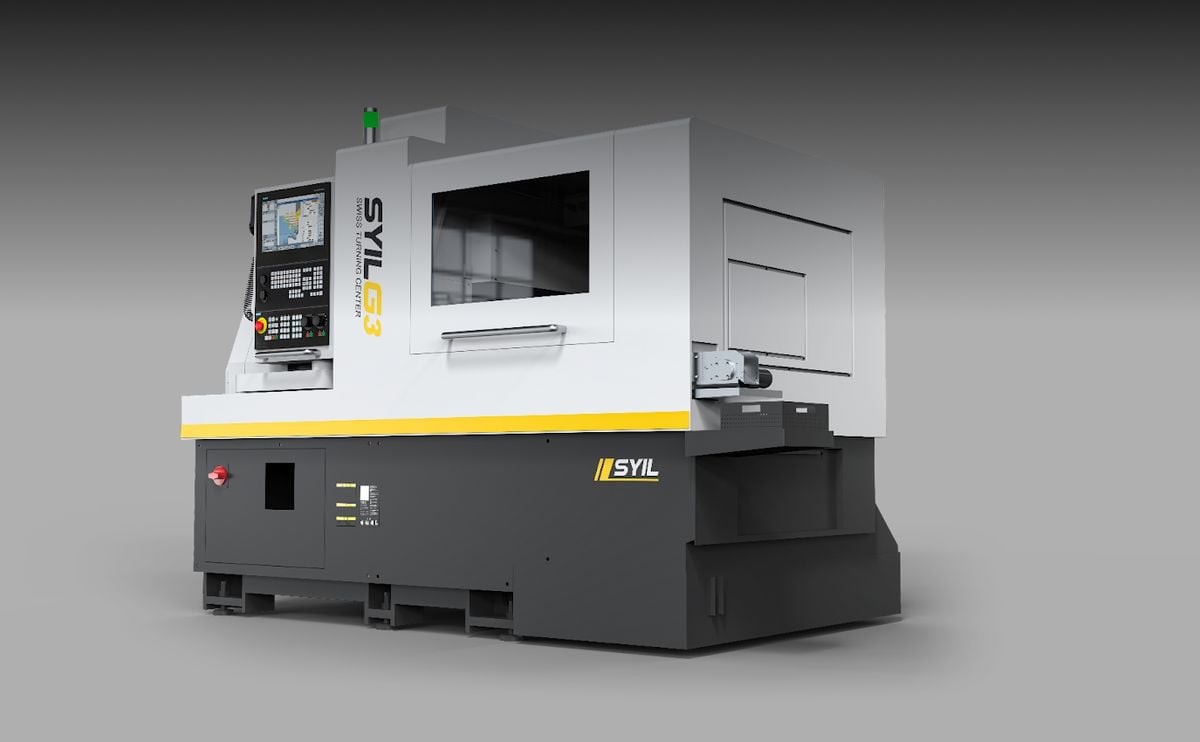

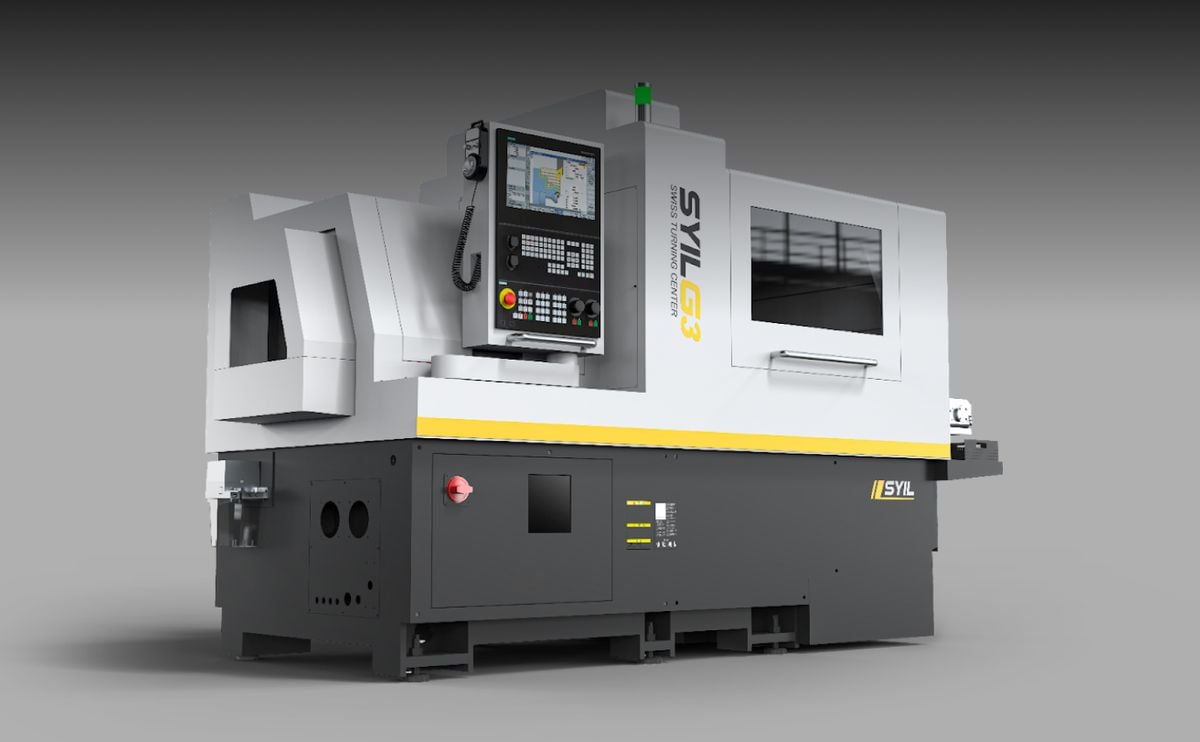

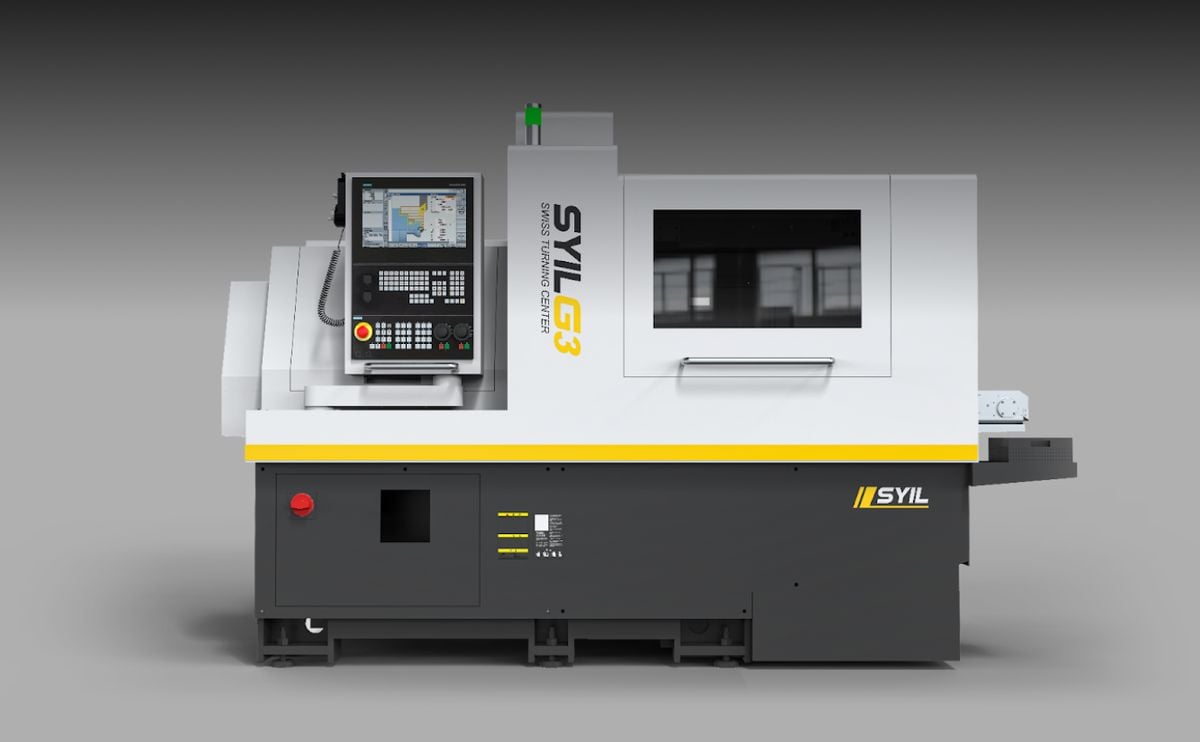

Fitur SYIL G3
Ideal untuk pemesinan komponen kecil dan panjang dengan presisi dan stabilitas yang luar biasa.
Spesifikasi Teknis
G3 L326
G3 L385
G3 L386
Kemampuan pemrosesan
Diameter batang pemrosesan maksimum (mm)
Φ32
Φ38
Φ38
Spindel melalui diameter lubang (mm)
Φ37
Φ39
Φ39
Panjang pemrosesan maksimum (mm) & (inci) (Tanpa bushing pemandu)
2.5D (maksimum 80)
2.5D (maksimum 90)
2.5D (maksimum 90)
Panjang pemrosesan maksimum (mm) & (inci) (Selongsong pemandu tetap)
--
--
--
Panjang pemrosesan maksimum (mm) & (inci) (Selongsong pemandu putar)
310
310
310
Diameter penjepitan maksimum spindel belakang (mm)
Φ32
Φ38
Φ38
Diameter pengeboran maksimum spindel (mm)
Φ13
Φ13
Φ13
Diameter tap maksimum spindel
M12
M12
M12
Diameter pengeboran maksimum spindel belakang (mm)
Φ10
Φ10
Φ10
Diameter tap maksimum spindel belakang
M10
M10
M10
Diameter pengeboran maksimum pahat hidup radial (mm)
Φ10
Φ10
Φ10
Diameter tap maksimum dari alat langsung radial
M8
M8
M8
Diameter pengeboran maksimum alat bertenaga belakang (mm)
Φ8
Φ8 (opsional)
Φ8
Diameter tap maksimum alat bertenaga belakang
M6
M6 (opsional)
M6
Kemampuan mekanis
Kecepatan spindel (r/menit)
8000 (selongsong pemandu putar 6000)
6000 (silinder putar)
6000 (silinder putar)
Kecepatan spindel belakang (r/menit)
8000
8000
8000
Kecepatan pahat hidup radial (r/menit)
6000
6000
6000
Kecepatan pahat hidup kembali (r/menit)
6000
6000 (opsional)
6000
Kecepatan bergerak cepat (m/menit)
30 (X2, Y1, Z1, Z2)
30 (X2, Y1, Z1, Z2)
30 (X2, Y1, Z1, Z2)
Kecepatan bergerak cepat (m/menit)
24 (X1, Y2)
24 (X1, Z1)
24 (X1, Y2, Z1)
Runout spindel (mm)
≤0.002
≤0.002
≤0.002
Akurasi pemosisian ulang (mm)
≤0.003
≤0.003
≤0.003
Sistem alat
Alat silinder eksternal
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Alat pemesinan permukaan akhir
4 (ER20)
4 (ER20)
4 (ER20)
Alat langsung radial
1 (ER20) + 3 (ER16)
1 (ER20) + 3 (ER16)
1 (ER20) + 3 (ER16)
Tempat alat lubang dalam
2 (ER16)
2 (ER16)
2 (ER16)
Alat pemesinan belakang
4 (ER16)
4 (ER16)
4 (ER16)
Alat bertenaga belakang
4 (ER16)
Opsional
4 (ER16)
Dudukan alat pemutar belakang
--
--
--
Daya motor
Spindel (kw)
6.3
6.3
6.3
Spindel belakang (kw)
4.2
4.2
4.2
Poros penggerak linier (kw)
1.1 (X1, X2, Y1, Z1, Z2)
1.1 (X1, X2, Y1, Z1, Z2)
1.1 (X1, X2, Y1, Z1, Z2)
Alat langsung radial (kw)
1.1
1.1
1.1
Alat hidup kembali (kw)
1
1 (opsional)
1
Pompa pendingin (kw)
0.4
0.4
0.4
Berat dan ukuran
Berat (kg)
3750
3750
3750
Ukuran (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
