SYIL G2 Pusat Pemesinan Tipe Swiss

Kemampuan pemrosesan

Diameter batang maksimum yang dapat diproses (mm):

Φ20 mm

Diameter lubang poros (mm):

ø25

Panjang pemrosesan maksimum (mm) & (inci) (Tanpa bantalan panduan):

2.5D (maksimum 50)

Panjang pemrosesan maksimum (mm) & (inci) (Selongsong panduan tetap):

220 (opsional)

Panjang pemrosesan maksimum (mm) & (inci) (Selongsong panduan putar):

180

Diameter penjepit maksimum poros belakang (mm):

Φ20

Diameter pengeboran maksimum spindel (mm):

Φ10

Kemampuan pemrosesan

Diameter maksimum pemotongan spindel:

M10

Diameter pengeboran maksimum poros belakang (mm):

Φ10

Diameter maksimum pemotongan poros belakang:

M10

Diameter pengeboran maksimum alat bor radial (mm):

Φ8

Diameter maksimum pemotongan alat hidup radial:

Diameter pengeboran maksimum alat bertenaga belakang (mm):

Φ8(opsional)

Diameter maksimum pemotongan alat bertenaga belakang:

M6(opsional)

Kemampuan mekanik

Kecepatan spindel (putaran per menit):

10000 (selongsong panduan putar 8000)

Kecepatan poros belakang (putaran per menit):

10000

Kecepatan alat hidup radial (putaran per menit):

6000

Kecepatan alat hidup (putaran per menit):

6000(opsional)

Kecepatan gerak cepat (m/menit):

24(X2, Y1, Z1, Z2)

Kecepatan gerak cepat (m/menit):

20(X1)

Penyimpangan poros (mm):

≤0.002

Ketepatan posisi ulang (mm):

≤0.003

Sistem alat

Alat silinder eksternal:

1(□16)+6(□12)

Alat pemesinan permukaan ujung:

4(ER16)

Alat hidup radial:

2(ER11)+3(ER16)

Penahan alat untuk lubang dalam:

2(ER16, opsional)

Alat pemesinan belakang:

4(ER16)

Alat bertenaga listrik:

Opsional

Penahan alat pemutar balik:

tidak ada

Tenaga motor

Poros (kW):

6.5

Poros penggerak linear (kW):

1 (Siemens: 0,94)

Alat hidup radial (kw):

1 (Siemens: 0,94)

Kembali ke alat langsung (kw):

1(Siemens:0,94)(Opsional)

Pompa pendingin (kW):

0.4

Yang lain

Ukuran (mm):

2565x1350x1850

Berat (kg):

2900

SYIL x Siemens SINUMERIK

SYIL G2 dilengkapi secara standar dengan sistem kontrol Siemens SINUMERIK 828D. Dengan kinerja CNC canggihnya, SINUMERIK 828D menetapkan standar produktivitas untuk pemesinan pada mesin SYIL. Penambahan drive SINAMICS baru dan motor kontrol gerak SIMOTICS membuat SINUMERIK 828D semakin produktif. Arsitektur hardware yang tangguh dan algoritma kontrol cerdas, dikombinasikan dengan teknologi drive dan motor berkualitas tinggi, memastikan dinamika dan presisi maksimal selama proses pemesinan.

Dapatkan Penawaran Harga

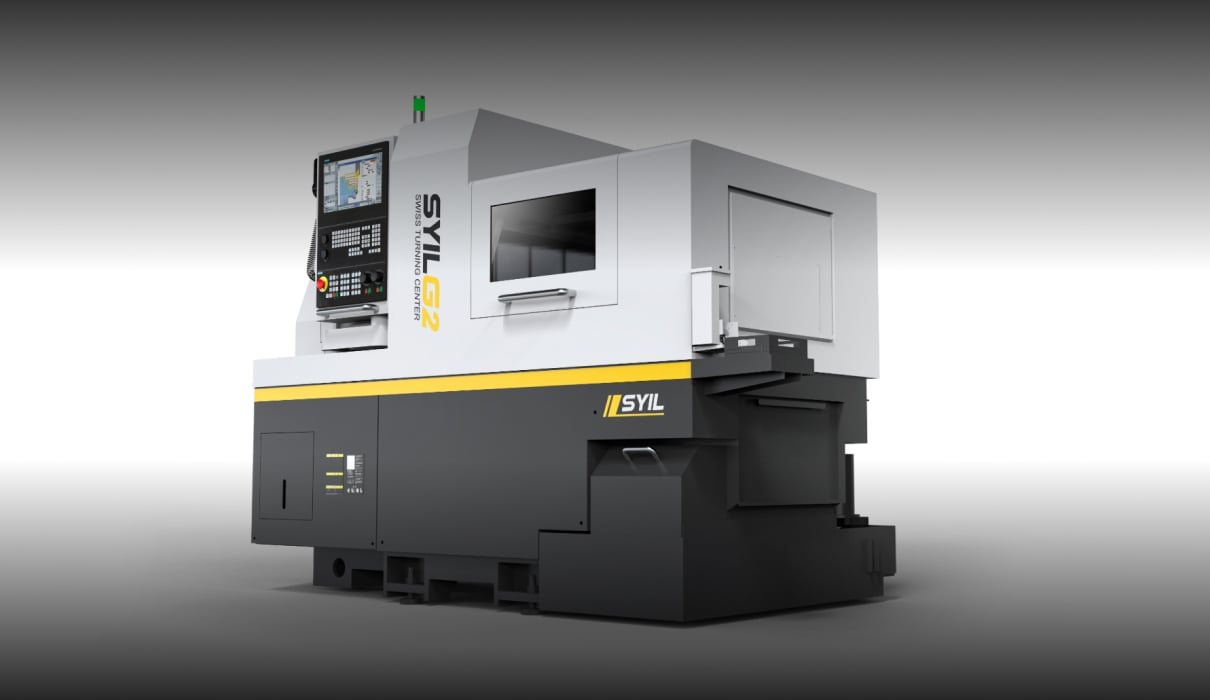

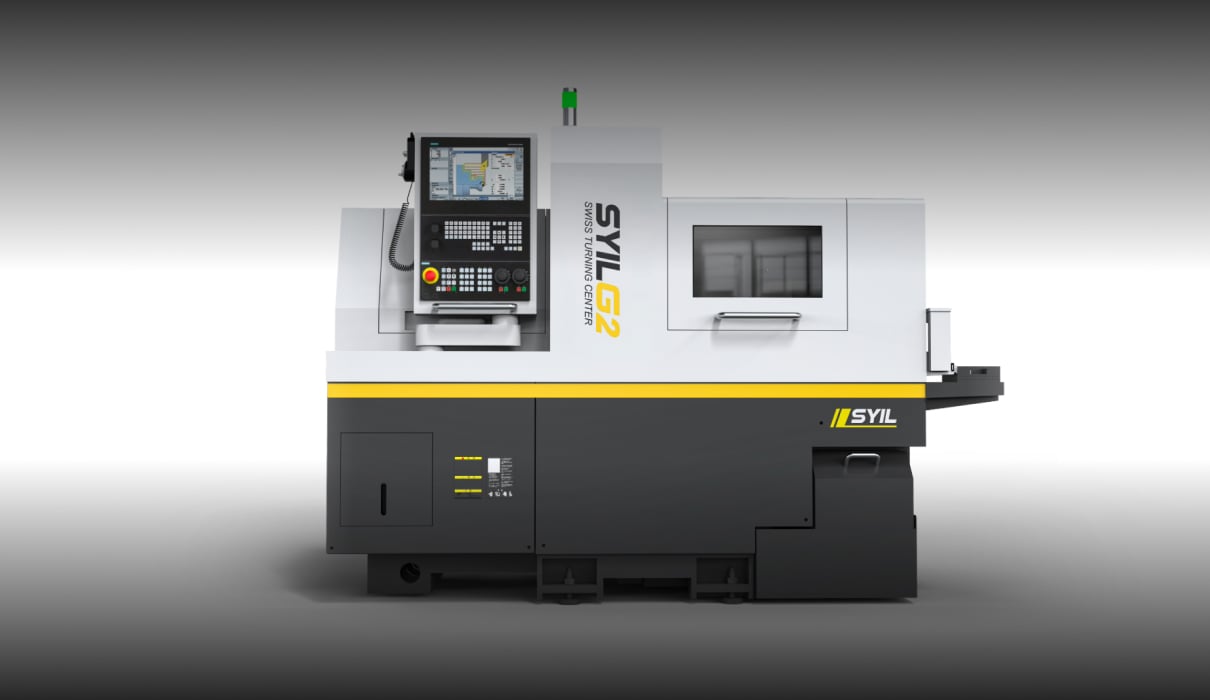

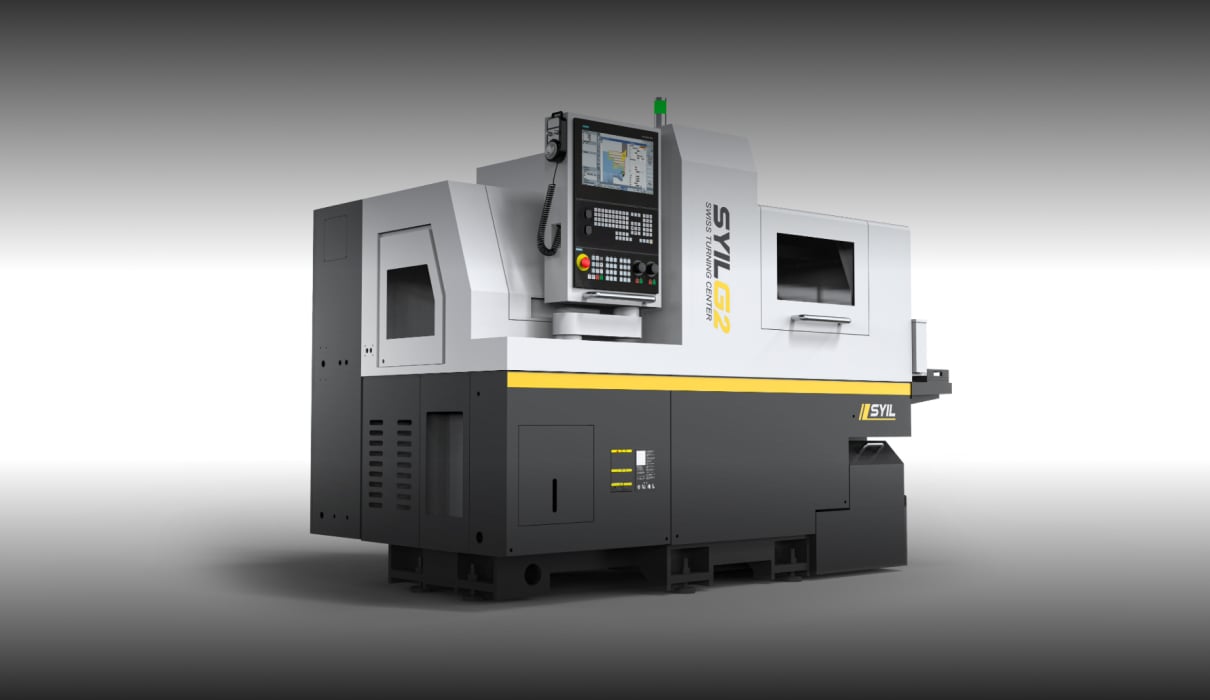

SYIL G2

G2 adalah mesin bubut CNC tipe Swiss ber kinerja tinggi, ideal untuk pemesinan bagian-bagian kecil dan panjang dengan presisi dan stabilitas yang luar biasa.

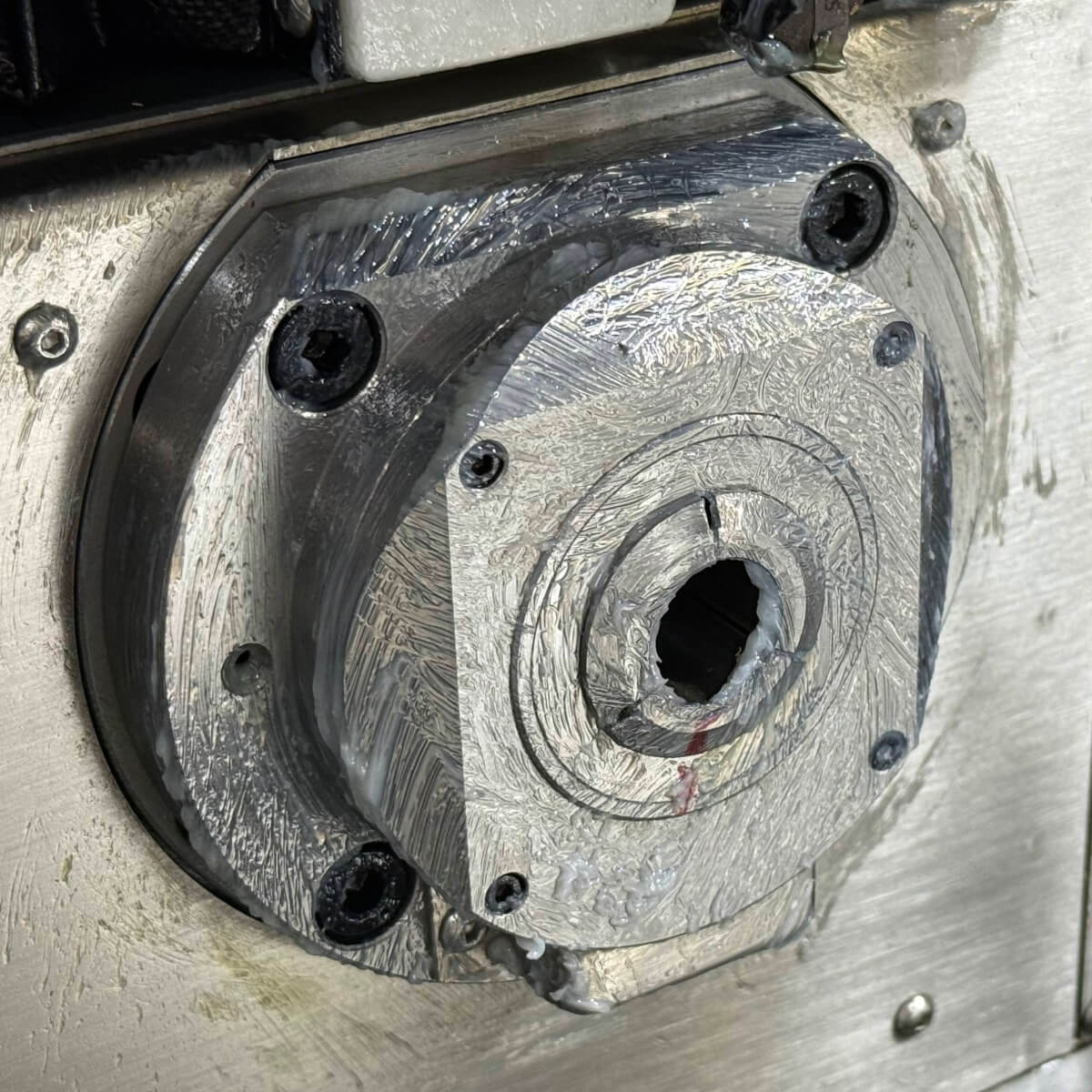

Bantalan Panduan Putar

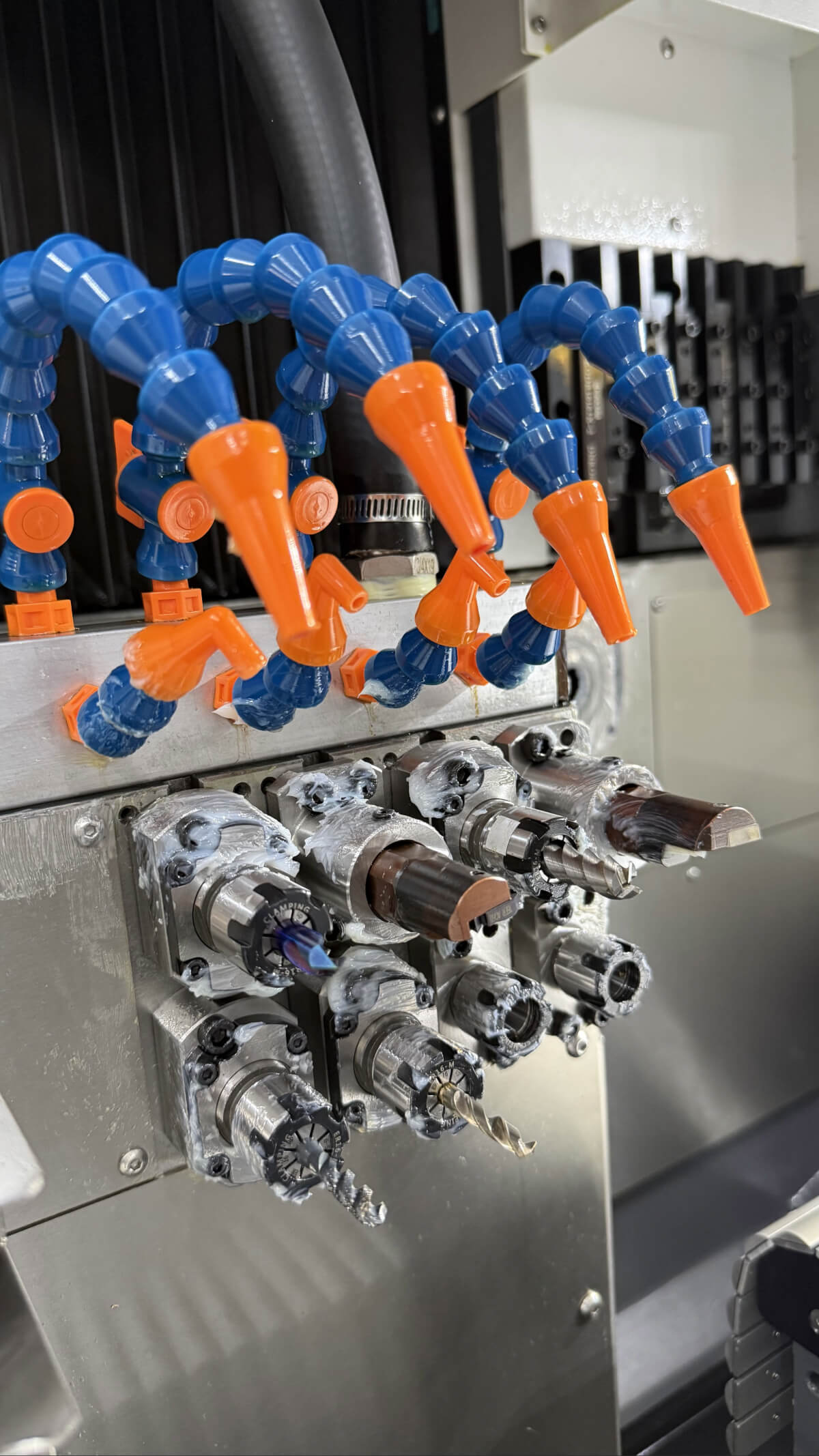

Kembali ke Alat Langsung

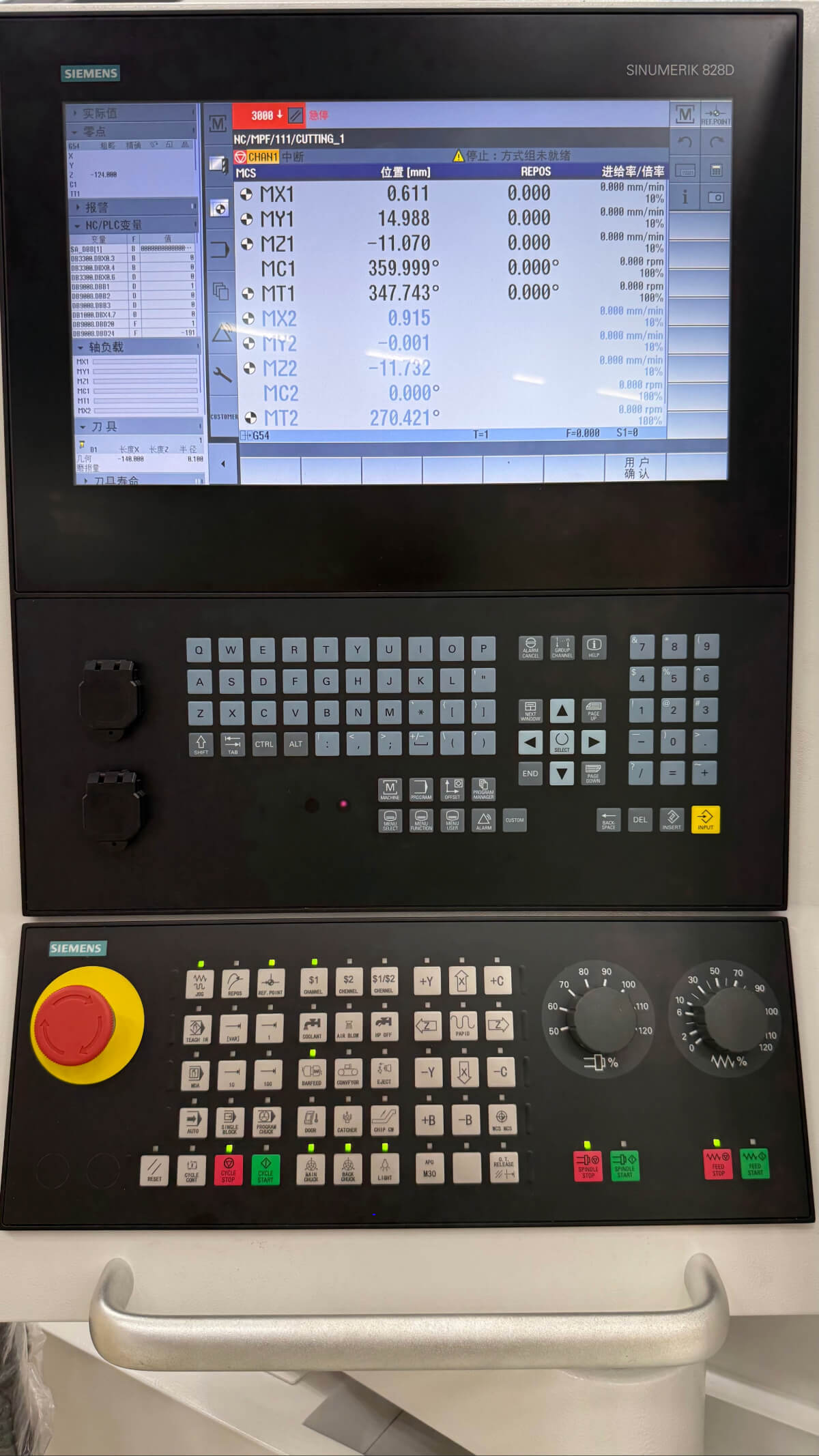

Sinumerik 828D

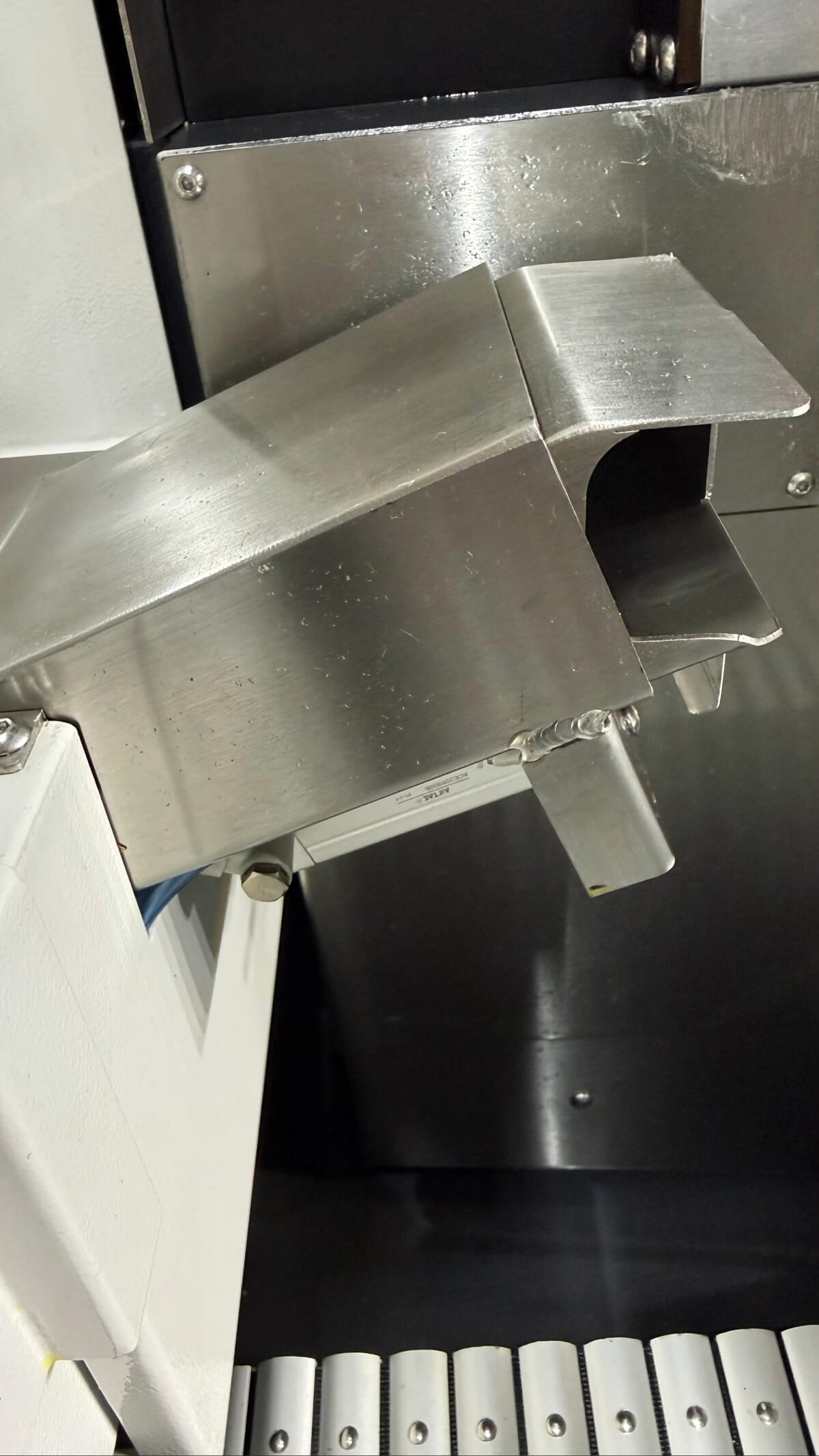

Perangkat Pemuatan Depan

Learn More Learn More

Technical Specifications

G2 L205

G2 L265

G2 205

G2 206

Processing capabilities

Maximum processing bar diameter(mm)

Φ20

Φ26

Φ20

Φ26

Spindle through hole diameter(mm)

Φ25

Φ30

Φ25

Φ30

Maximum processing length(mm) &(inch) (No guide bushing)

2.5D(maximum 50)

Maximum processing length(mm) &(inch) (Fixed guide sleeve)

220(optional)

Maximum processing length(mm) &(inch) (Rotary guide sleeve)

180

Maximum clamping diameter of back spindle(mm)

Φ20

Maximum drilling diameter of spindle(mm)

Φ10

Maximum tapping diameter of spindle

M10

Maximum drilling diameter of back spindle (mm)

Φ10

Maximum tapping diameter of back spindle

M10

Maximum drilling diameter of radial live tool(mm)

Φ8

Maximum tapping diameter of radial live tool

Maximum drilling diameter of back powered tool(mm)

Φ8(optional)

Φ8

Φ8(optional)

Φ8

Maximum tapping diameter of back powered tool

M6(optional)

Mechanical capabilities

Spindle speed(r/min)

10000(rotary guide sleeve 8000)

Back spindle speed(r/min)

10000

Radial live tool speed(r/min)

5000

6000

Back live tool speed(r/min)

6000 (optional)

6000

6000 (optional)

6000

Rapid moving speed(m/min)

24(X2, Y1, Z1, Z2)

Rapid moving speed(m/min)

20(X1)

20(X1, Y2)

20(X1)

20(X1, Y2)

Spindle runout(mm)

≤0.002

Repeat positioning accuracy(mm)

≤0.003

Tool system

External cylindrical tools

1(□16)+5(□12)

1(□16)+6(□12)

End face machining tools

4(ER16)

Radial live tools

2(ER11)+2(ER16)

2(ER11)+3(ER16)

Deep hole tool holder

4(ER16)+1(Φ20)

2(ER16, optional)

Back machining tools

4(ER16)

Back powered tool

Optional

4(ER16)

Optional

4(ER16)

Back turning tool holder

none

2(□16, optional)

none

2(□16, optional)

Motor power

Spindle(kw)

4.2

Back spindle(kw)

3.1

4.2

Linear drive shaft(kw)

1 (X1, X2, Y1, Z1) 0.75(Z2)

1(Siemens: 0.94)

Radial live tool(kw)

1(Siemens: 0.94)

Back live tool(kw)

0.75

1(Siemens:0.94)(Optional)

1(Siemens:0.94)

1(Siemens:0.94)(Optional)

1(Siemens:0.94)

Cooling pump(kw)

0.4

Weight and size

Weight (kg)

2400

2900

3000

2900

3000

Size (mm)

2380x1300x1770

2565x1350x1850

Africa, Middle East, and India

Asia Pacific

Europe

Global

North America

South America

Africa, Middle East, and India

Asia Pacific

Europe

Global

North America

South America

SYIL G2 Pusat Pemesinan Tipe Swiss

Mesin Bubut Kepala Geser Kompak

Kemampuan pemrosesan

Kemampuan pemrosesan

Kemampuan mekanik

Sistem alat

Tenaga motor

Yang lain

Mesin Bubut CNC Otomatis Tipe Kepala Geser

G2 adalah mesin bubut CNC 5-sumbu berukuran kompak dan berperforma tinggi untuk aplikasi ⌀20 mm yang menawarkan nilai luar biasa dengan presisi, fleksibilitas, dan kemudahan penggunaan.

SYIL x Siemens SINUMERIK

SYIL G2

G2 adalah mesin bubut CNC tipe Swiss ber kinerja tinggi, ideal untuk pemesinan bagian-bagian kecil dan panjang dengan presisi dan stabilitas yang luar biasa.

Fitur SYIL G2

Ideal untuk pemesinan bagian-bagian kecil dan panjang dengan presisi dan stabilitas yang luar biasa.

Bantalan Panduan Putar

Kembali ke Alat Langsung

Sinumerik 828D

Perangkat Pemuatan Depan

SYIL G2

Mesin bubut kepala geser kompak Anda untuk memproduksi jumlah produksi yang lebih besar dari bagian-bagian yang kompleks.
