Sistem Pemindahan SYIL R1

Sistem Pemindahan Mesin Bertenaga KUKA

Untuk bagian hingga 3 kg / Beban maksimum 6,7 kg / Jangkauan 901 mm

Minta Penawaran

Berat Bagian

Maks:

3 kg

Lengan Robot

Muatan:

6.7 kg

Jangkauan:

901 mm

Tingkat IP:

IP65 | IP67 [lengan|pergelangan tangan]

Keterulangan pose (ISO 9283):

± 0.02 mm

Alat Perkakas Robot

Genggam pneumatik paralel:

1

Set jari universal:

1

Membersihkan nozzle:

1

Pukulan per rahang:

8mm

Gaya Tutup/Buka:

550/610 N

Data Lainnya

Metode penanganan material:

Polanya grid

Ruang yang tersedia:

600 x 520 x 150 mm

Ukuran Unit:

850 x 1200 x 2000 mm

Diameter batang alat:

ø40/ø32 mm

SYIL R1

Solusi siap pakai yang dirancang untuk bengkel kecil untuk mengotomatisasi tugas pengoperasian mesin, terutama untuk produksi dengan variasi tinggi dan volume rendah.

Minta Penawaran

SYIL R1 - Didukung oleh KUKA dan Siemens

Temukan tingkat produktivitas berikutnya

Nikmati manfaat otomatisasi yang disederhanakan dengan Sistem Pengelolaan Mesin SYIL R1. Solusi otomatisasi lengkap yang cepat dipasang dan mudah dioperasikan dari SINUMERIK 828D Anda. R1 menghilangkan tugas manual dan berulang dari operasi CNC Anda dengan mengotomatisasi proses pemuatan dan pembongkaran.

Dibangun dengan robot 6-sumbu andal dari KUKA, Sistem Pemeliharaan Mesin SYIL R1 adalah solusi ideal untuk tugas-tugas dengan variasi tinggi dan volume rendah.

Sekarang Anda dapat menghabiskan waktu untuk mengembangkan bisnis Anda daripada melakukan tugas-tugas berulang!

Dapatkan Penawaran Harga

Mengapa memilih sistem pengendalian mesin otomatis SYIL?

Sistem Pengendalian Mesin R1 adalah solusi praktis dan terjangkau untuk bengkel kecil yang ingin mengotomatisasi proses pengendalian mesin, meningkatkan efisiensi, dan mengurangi ketergantungan pada tenaga kerja manual.

Mari kita ringkas manfaat utama dari Sel Pengendalian Mesin SYIL R1:

SYIL R1 - Apa yang ada di dalam solusi pra-paket ini?

Sel R1 dirancang untuk mengotomatisasi tugas-tugas berulang yang terkait dengan pemeliharaan mesin, seperti memuat dan membongkar bagian-bagian ke dalam mesin CNC. Robot secara otonom mengambil bagian dari meja datar, memuatnya ke dalam mesin, mengeluarkan bagian yang sudah selesai, dan menempatkannya kembali di meja datar, atau pada mekanisme pengeluaran lainnya.

Paket R1 meliputi:

  • Kerangka kompak dengan meja datar untuk penanganan material
  • Lengan robot KUKA
  • peralatan robot
  • opsi penahan material tambahan dan gripper ganda tersedia
  • sel sudah siap untuk integrasi plug-and-play dengan mesin SYIL Siemens apa pun
  • pintu otomatis (jika R1 dibeli bersama mesin SYIL)

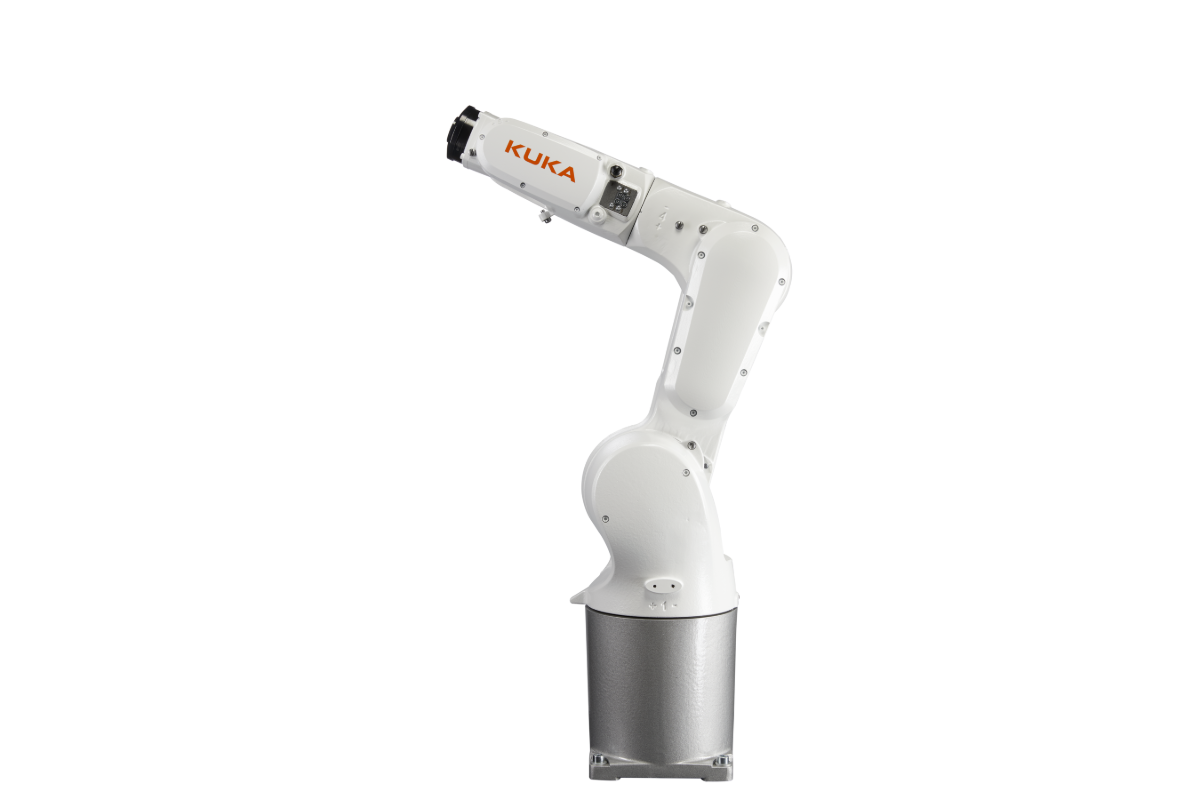

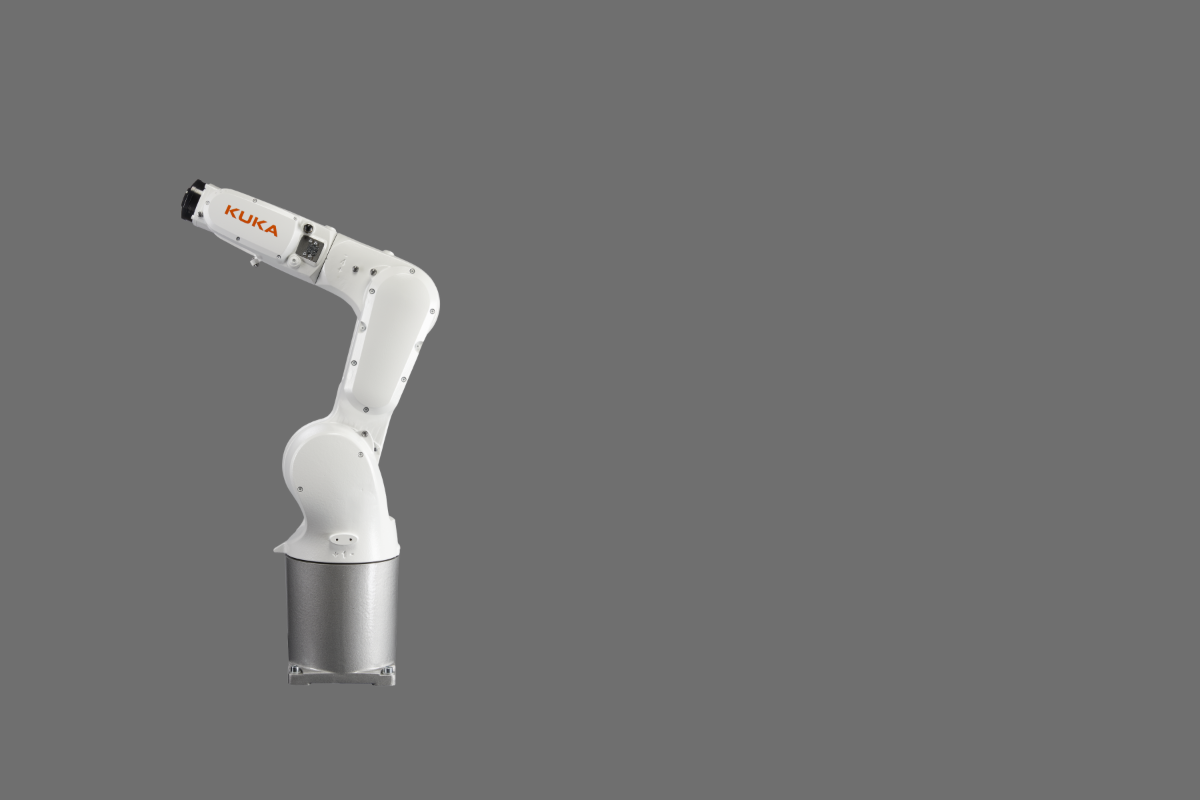

Lengan robot KUKA

Robot industri kecil yang andal dengan 6 sumbu dan kapasitas beban maksimum 6,7 kg.

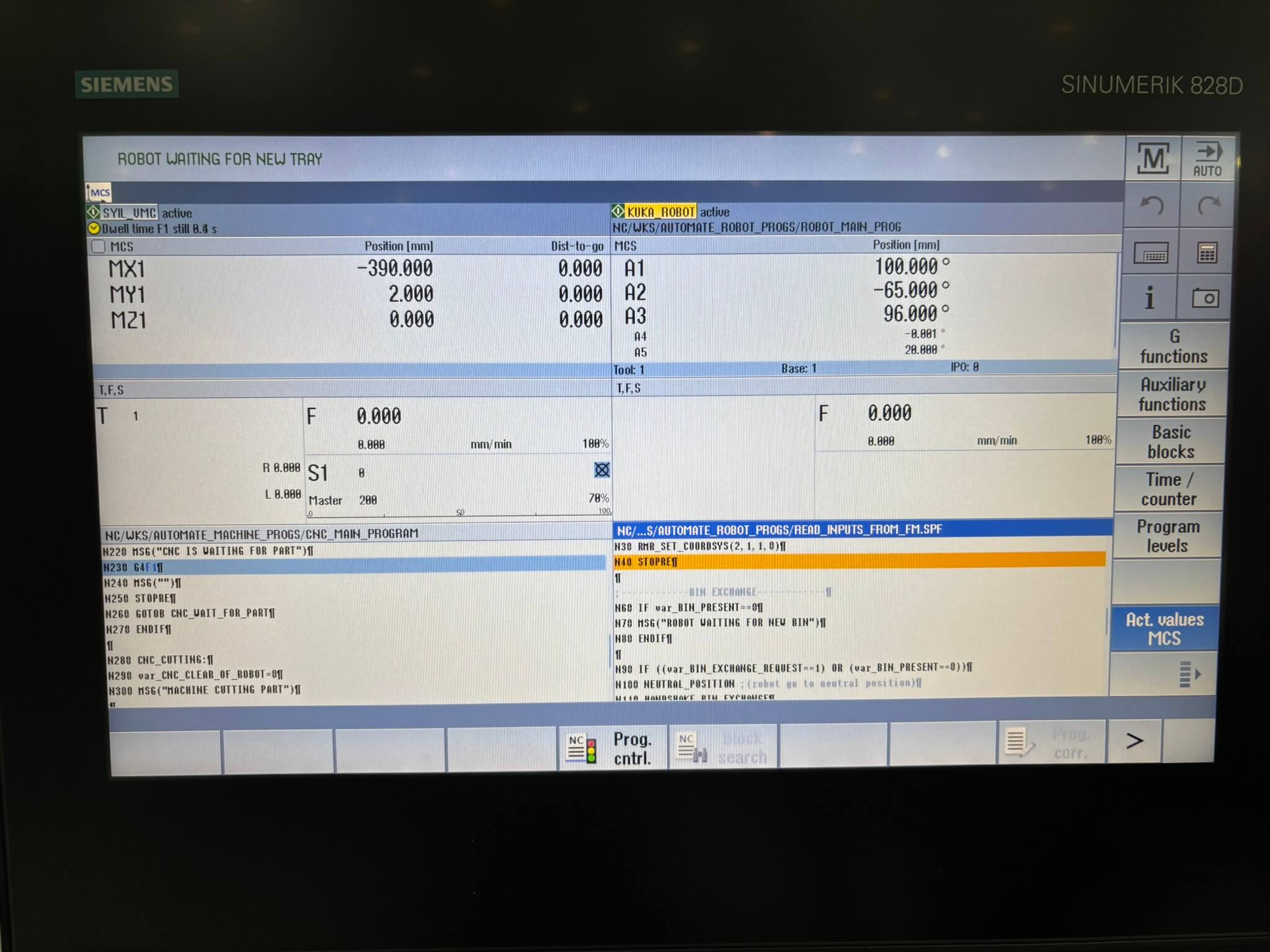

Siemens SINUMERIK

Solusi otomatisasi terintegrasi untuk bengkel kerja, memungkinkan pengendalian yang mulus antara mesin CNC dan robot KUKA melalui antarmuka tunggal.

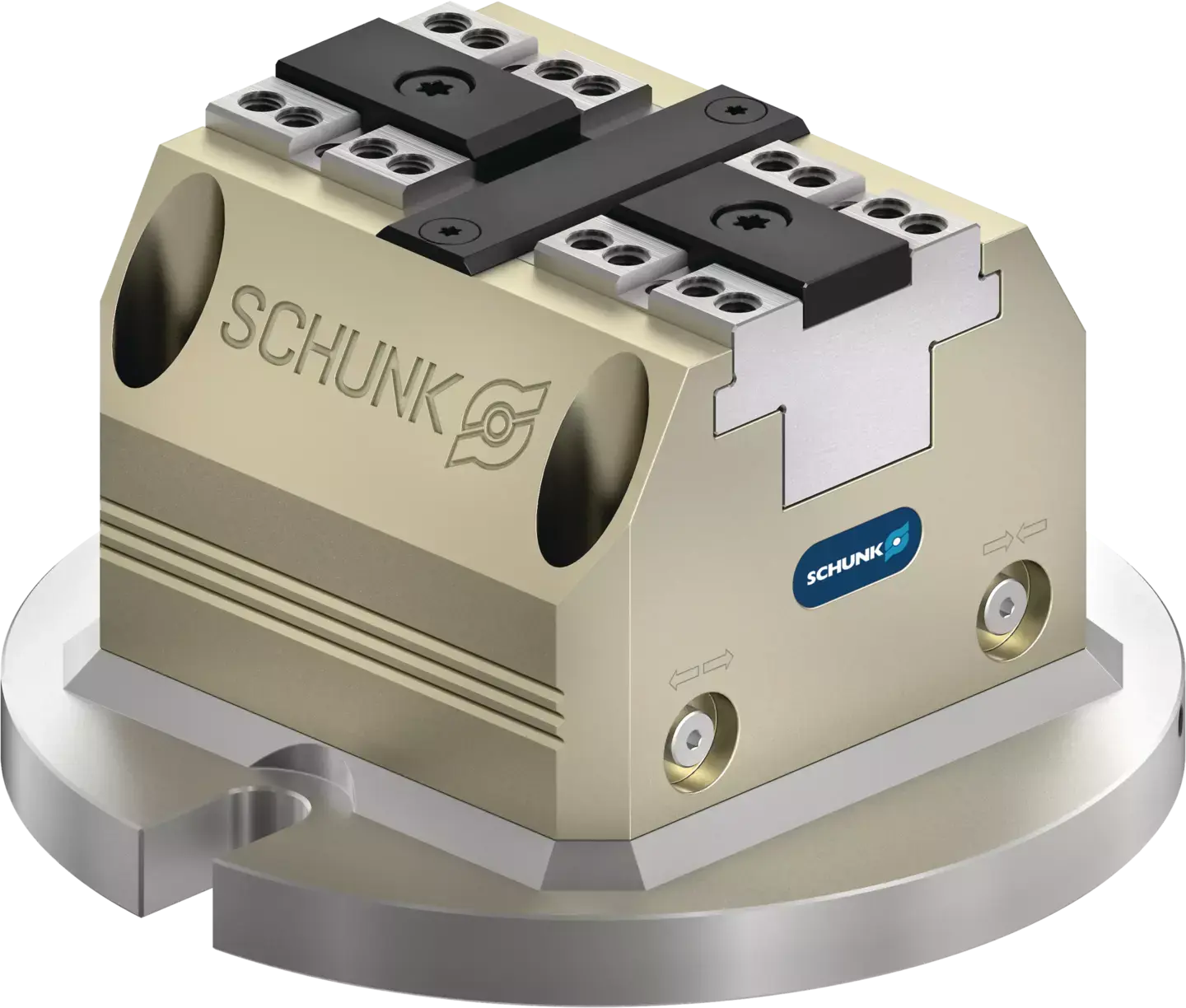

SCHUNK

Blok pengunci pneumatik.

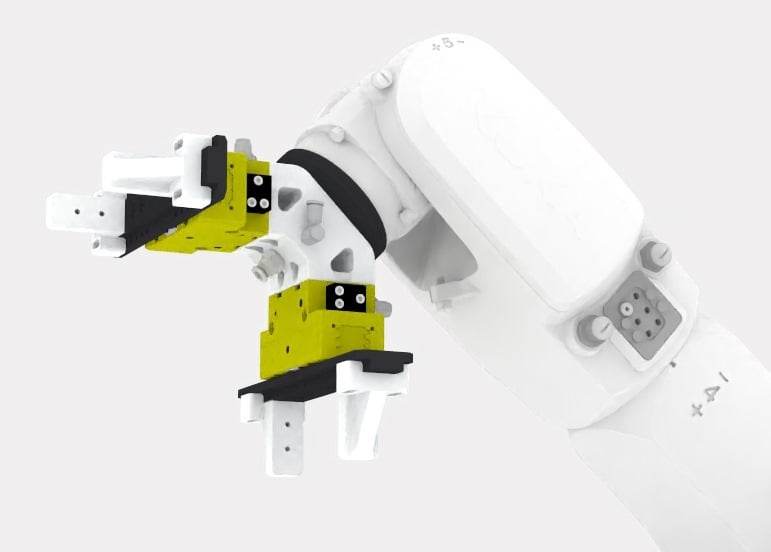

Genggam ganda

Digunakan jika bagian yang sudah jadi memiliki bentuk yang berbeda dari bahan mentah.

Pelajari Lebih Lanjut Pelajari Lebih Lanjut

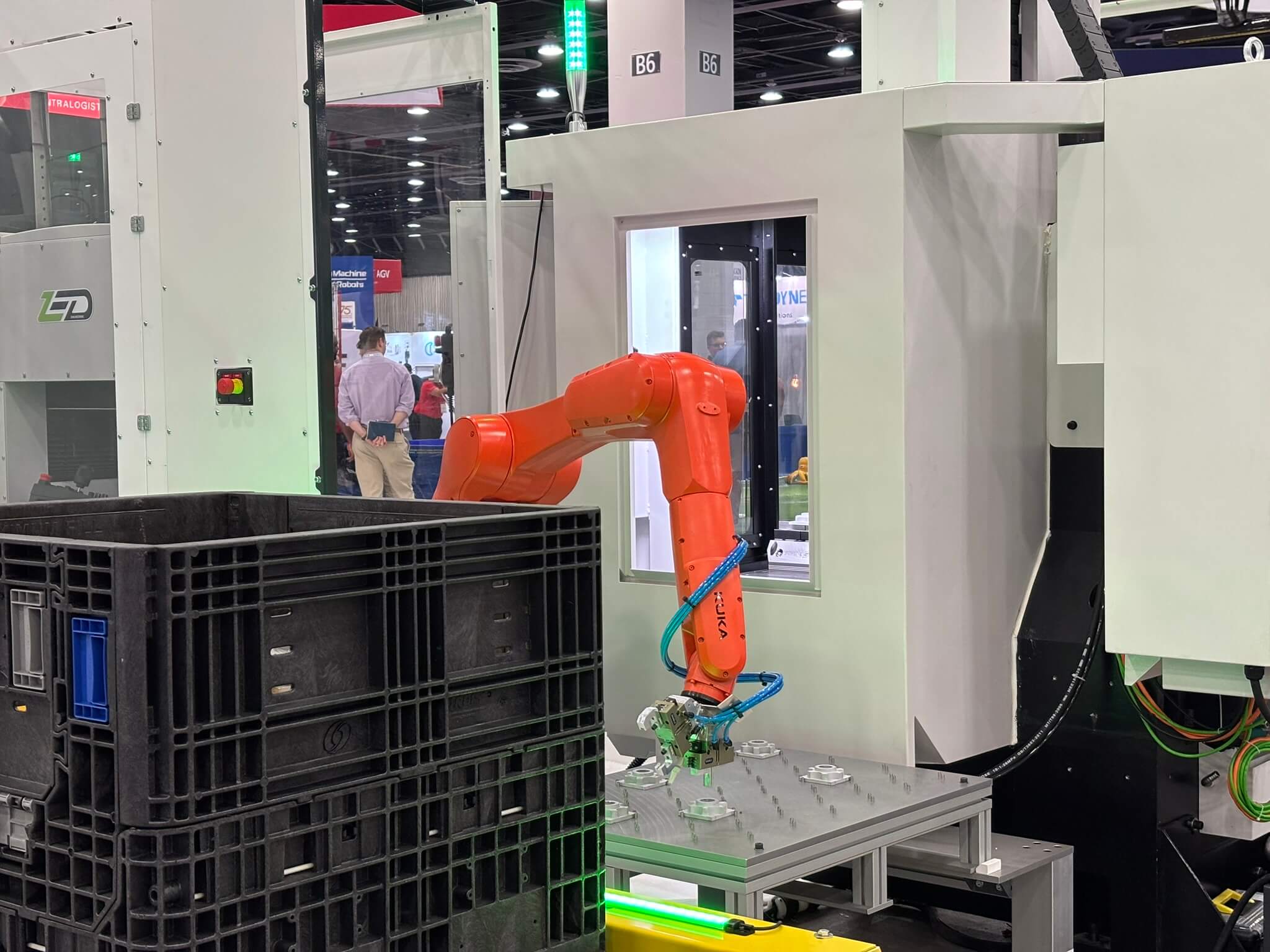

Pintu otomatis

Pintu otomatis yang dirancang khusus dan dipasang pada pintu samping mesin SYIL Anda.

Pelajari Lebih Lanjut Pelajari Lebih Lanjut

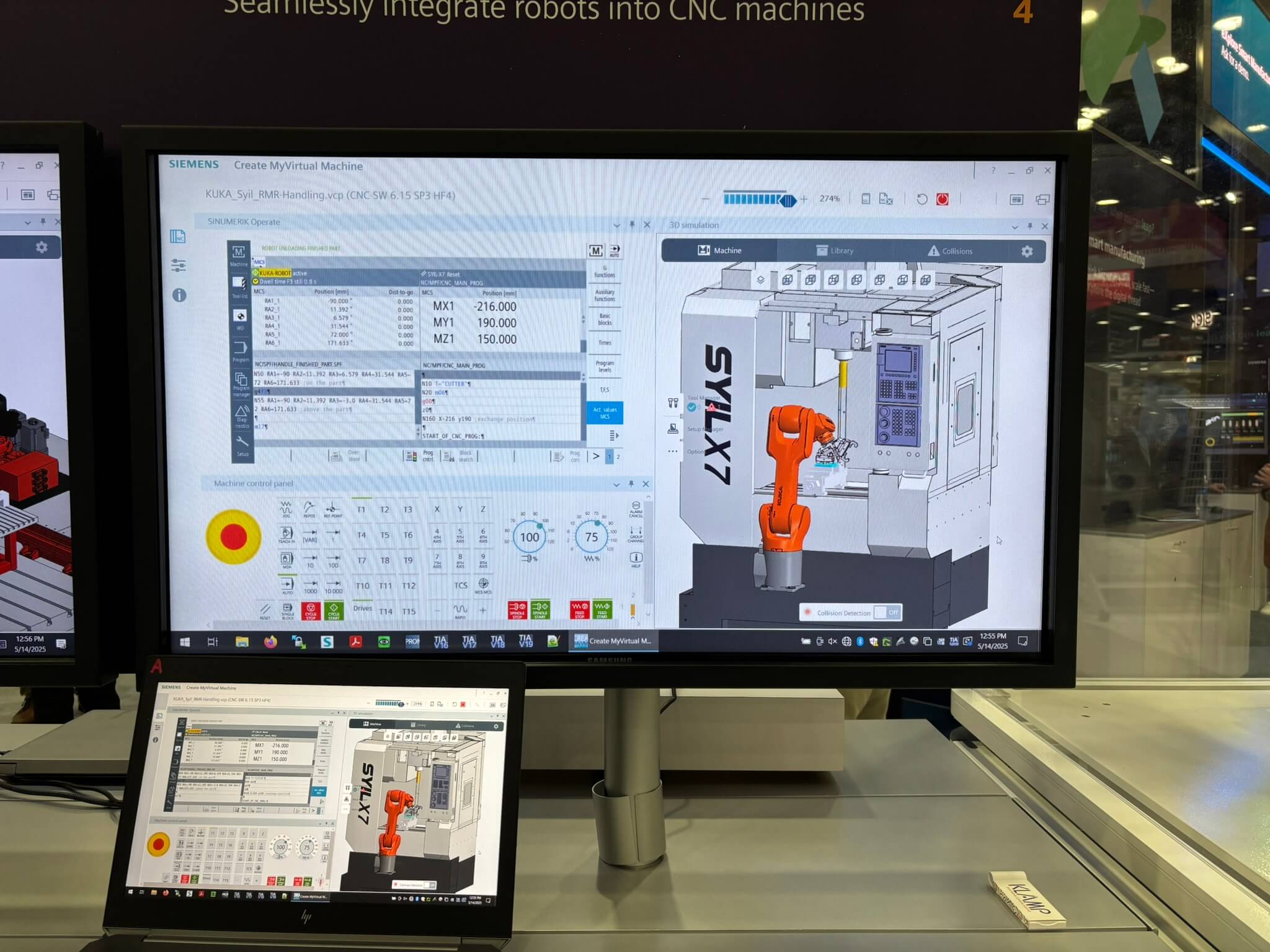

Digital twin

Perluas kemampuan R1 Anda dengan digital twin untuk mensimulasikan dan memprogram operasi pemesinan dan pemeliharaan tanpa perlu akses fisik ke mesin.

Pelajari Lebih Lanjut Pelajari Lebih Lanjut

Kompatibilitas SYIL R1

SYIL R1 kompatibel dengan semua mesin SYIL baru yang dilengkapi dengan pengontrol Siemens SINUMERIK 828D.

Persyaratan:

  • SYIL dengan hardware Sinumerik 828D PPU2x0.5
  • Pintu samping otomatis terpasang di pabrik SYIL (disarankan untuk membeli mesin SYIL + R1 secara bersamaan)

Foto-foto di bawah ini menunjukkan SYIL X7 dengan prototipe SYIL R1 dalam pengaturan demo bengkel.

Dapatkan Penawaran Harga

SYIL X7 Siemens

Dilengkapi dengan perangkat lunak Run My Robot yang unik.

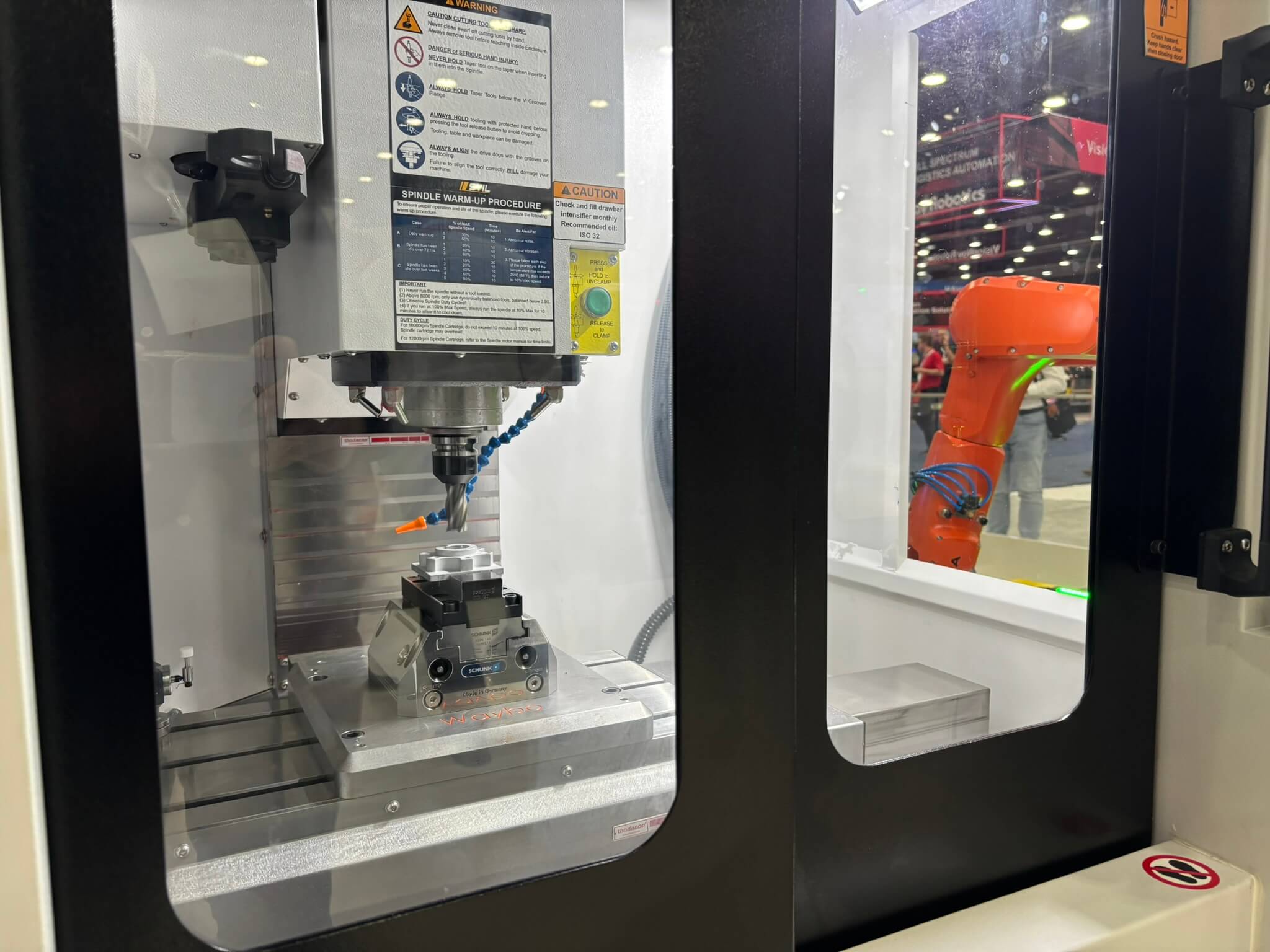

SCHUNK sistem penahanan benda kerja

Pemuatan dan pembongkaran dalam satu siklus robot menggunakan komponen penahanan benda kerja SCHUNK.

KUKA

Memuat mesin dengan bahan baku.

KUKA

Pengosongan bagian yang sudah selesai dari mesin.

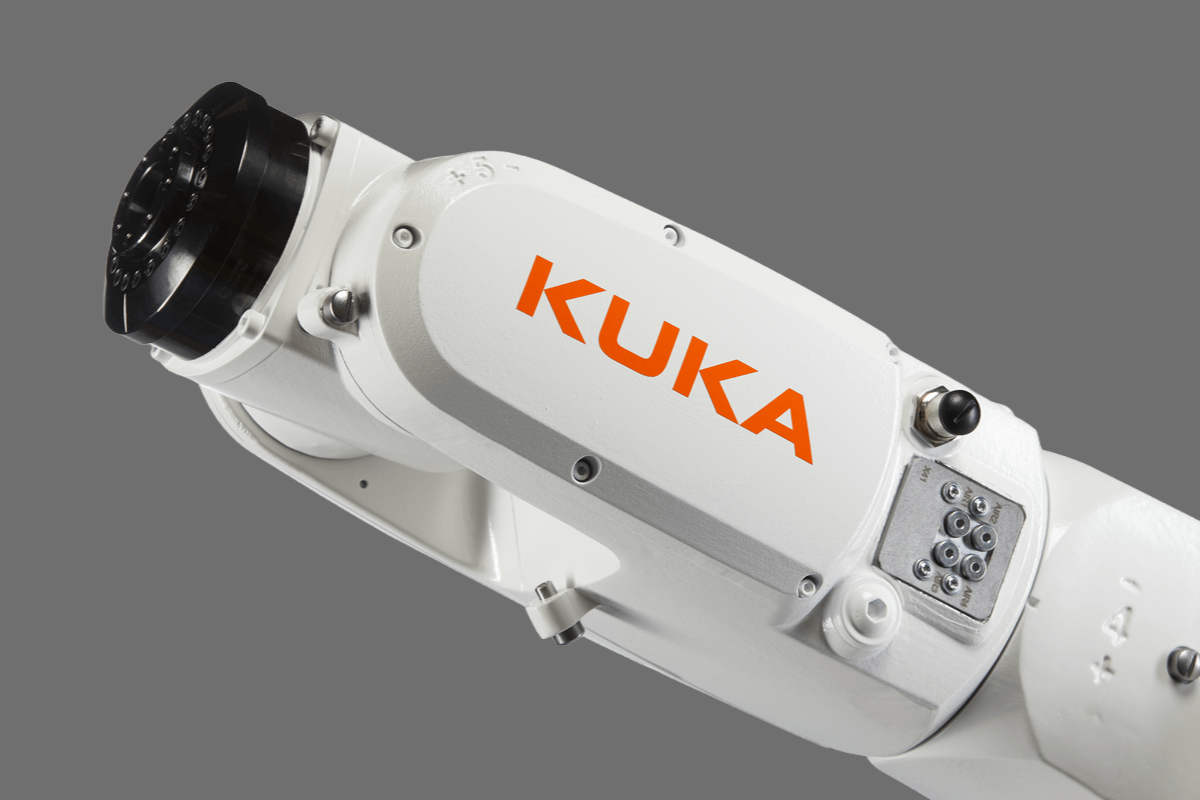

KUKA

Robot kecil yang andal.

Spesifikasi Teknis

logo
R1
Berat Bagian
Berat maksimum [kg]
3
Lengan robot
Muatan [kg]
6.7
Jarak [mm]
901
Tingkat IP [lengan|pergelangan tangan]
IP65|IP67
Keterulangan posisi (ISO 9283) [mm]
± 0.02
Perangkat alat robot
Genggam pneumatik paralel
1
Set jari universal
1
Membersihkan nozzle
1
Stroke per rahang [mm]
8
Gaya penutupan [N]
550
Gaya pembuka [N]
610
Data lain
Metode penanganan material
Polanya
Ruang tersedia [mm]
600 x 520 x 150
Ukuran Unit [mm]
850 x 1200 x 2000
Persyaratan listrik
200-240 VAC - 16 Amp
Persyaratan tekanan udara [psi]
90-120

Otomatisasi untuk bengkel fabrikasi logam skala kecil dan menengah.
