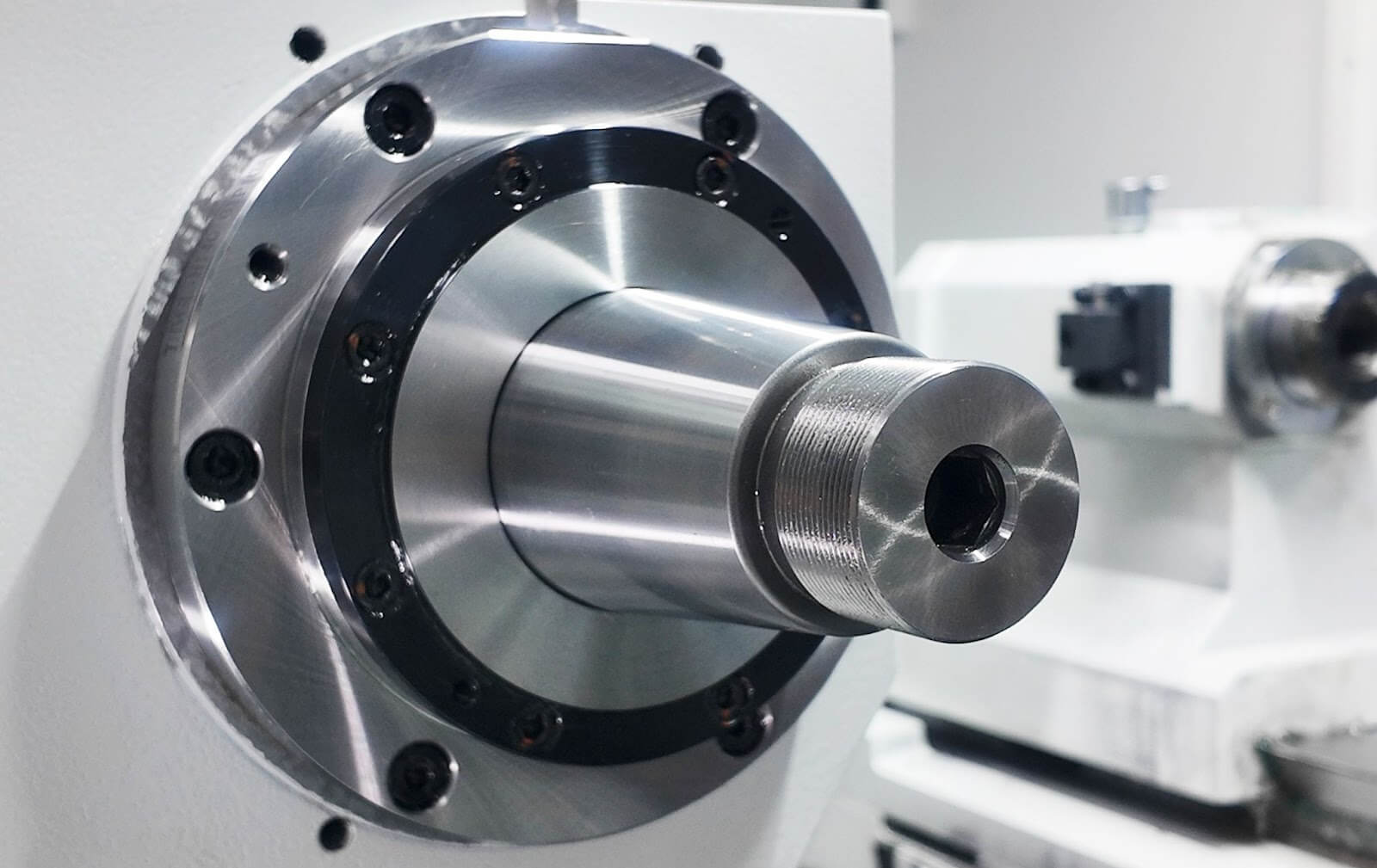

Spindel - Penggerak roda gerinda
Bantalan presisi tinggi digunakan pada spindel untuk menjamin keakuratannya.
.jpg)
Kapasitas Kerja
Diameter ayunan (mm)
350
Maks. Diameter gerinda (mm)
330
Maks. Panjang gerinda (mm)
600
Jarak antar pusat (mm)
650
Maks. Berat benda kerja di antara senter (kg)
60 (Tanpa sandaran mantap tengah)
.jpg)
Kepala roda gerinda
Dimensi roda gerinda (Luar x tebal x dalam) mm
610 x (25–100) x 203,2
Daya motor spindel (Kw)
11
Kecepatan garis potong roda gerinda (m/s)
60 (Opsional 100)
Ukuran sumbu spindel (mm)
67
Jenis bantalan spindel
Jenis bantalan (tipe sabuk opsional)
-2.jpg)
Kepala Kerja
Jenis
Pusat tetap / Pusat langsung
Lancip tengah:
MT5
Kecepatan spindel (rpm)
10~1000
Daya motor (kW)
2
%20(1).png)
Tailstock
Lancip tengah:
MT4
Diameter lengan (mm)
58
Perjalanan spindel (mm)
35
Geser roda gerinda sumbu X
Perjalanan meja (mm)
400
Kecepatan pengumpanan cepat (m/menit)
16
Umpan minimum / setiap skala (mm)
0.001/0.01/0.10
Mode pengumpanan roda gerinda
Terjun / Sudut
Motor servo sumbu X (kW)
2.2
Geser roda gerinda:
Rel pemandu struktur V-Flat
-2.jpg)
Geser roda gerinda sumbu Z
Perjalanan meja (mm)
700
Kecepatan pengumpanan cepat (m/menit)
16
Umpan minimum / setiap skala (mm)
0.001/0.01/0.10
Motor servo sumbu Z (kW)
2.2
Perosotan meja
Rel pemandu struktur V-Flat
Sudut rotasi bangku (derajat searah jarum jam/berlawanan arah jarum jam):
4 dan 9
Universal
Pompa oli pelumas kepala roda gerinda (kW)
0.18
Pompa cairan gerinda (kW)
0.18
Pompa oli pemandu (W)
25
Kapasitas tangki oli kepala roda gerinda (L)
30
Kapasitas tangki cairan gerinda (L)
120
Memandu kapasitas tangki oli (L)
8 (Pelumasan penuh waktu)
Berat bersih (kg)
5200
Dimensi (mm)
3015 x 2200 x 1867

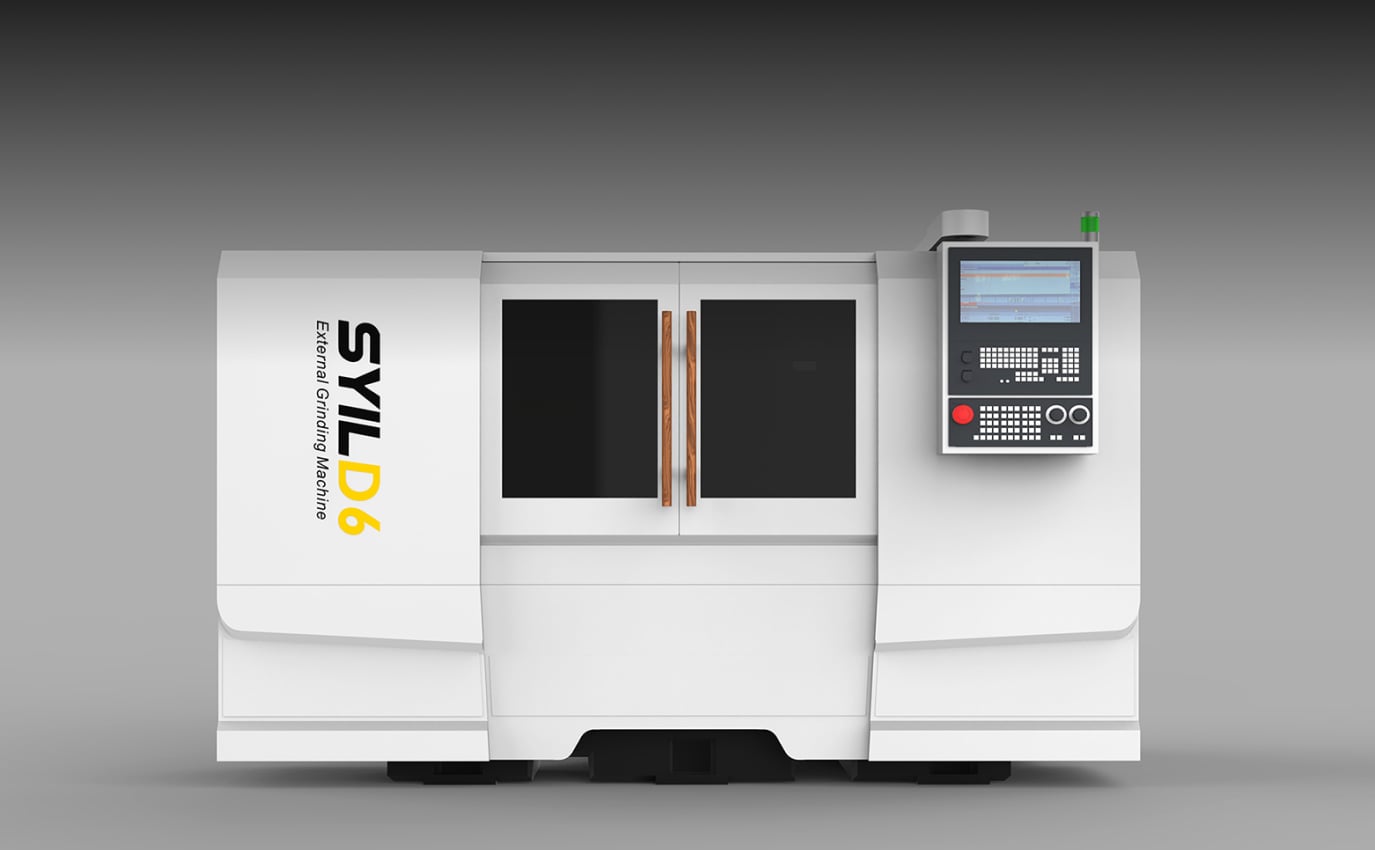

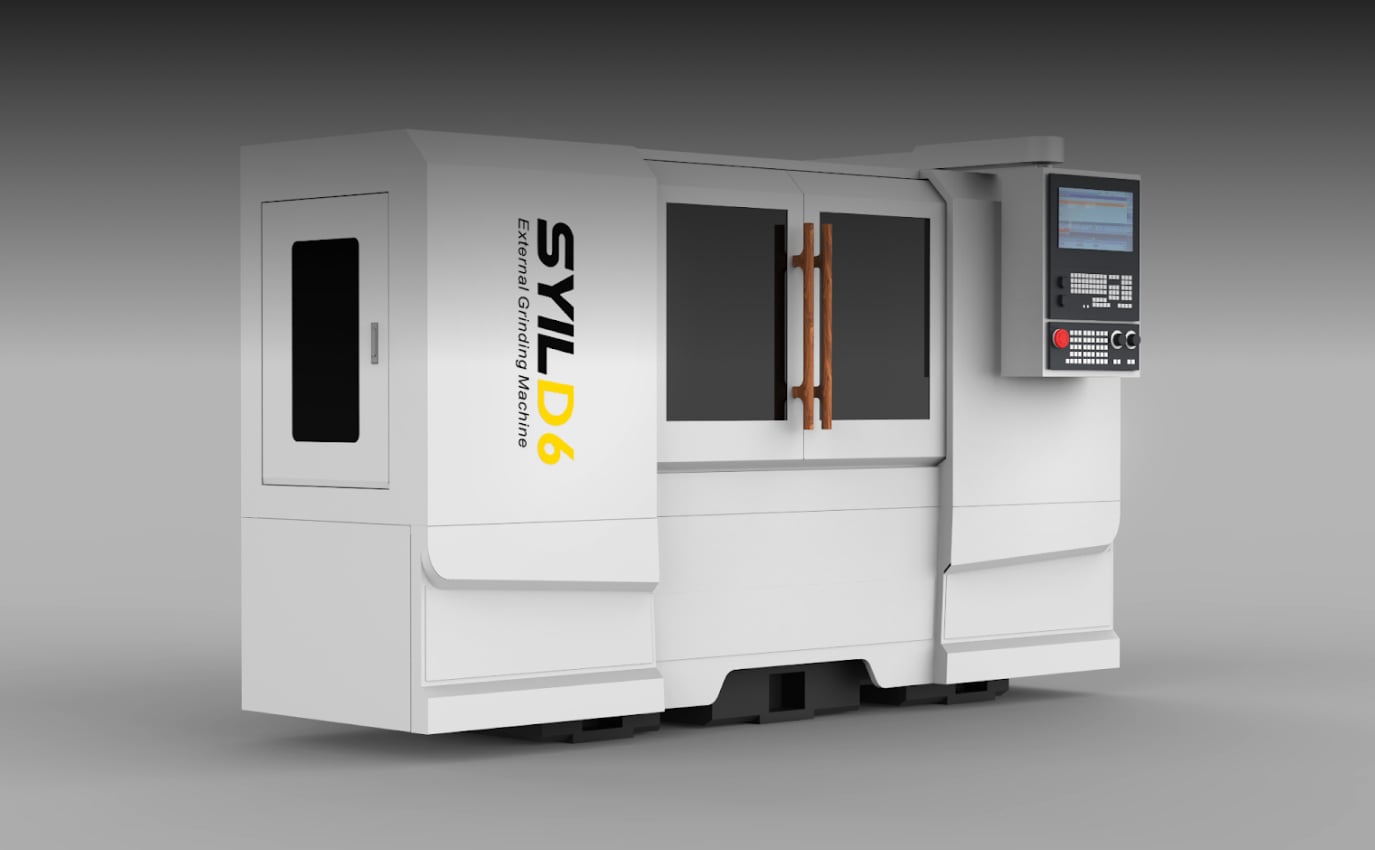

Mesin Gerinda CNC dengan Nilai Terbaik di Kelasnya
D6 adalah platform mesin yang dirancang untuk penggerindaan silinder eksternal pada poros presisi. Rangkaian mesin ini menawarkan fleksibilitas dan kinerja yang sangat baik dan sangat cocok untuk komponen yang lebih kecil seperti punch, poros, dan peralatan bedah.
Menawarkan nilai yang sangat baik, mesin ini merupakan pilihan ideal untuk produksi sekali pakai yang fleksibel di bengkel kecil dan produksi bervolume tinggi yang efisien dalam operasi skala besar. Ringkas dalam desain, serbaguna dalam penggunaan, dan intuitif untuk dioperasikan, mesin gerinda silinder universal D6 memberikan presisi yang luar biasa dan produktivitas maksimum.
.png)

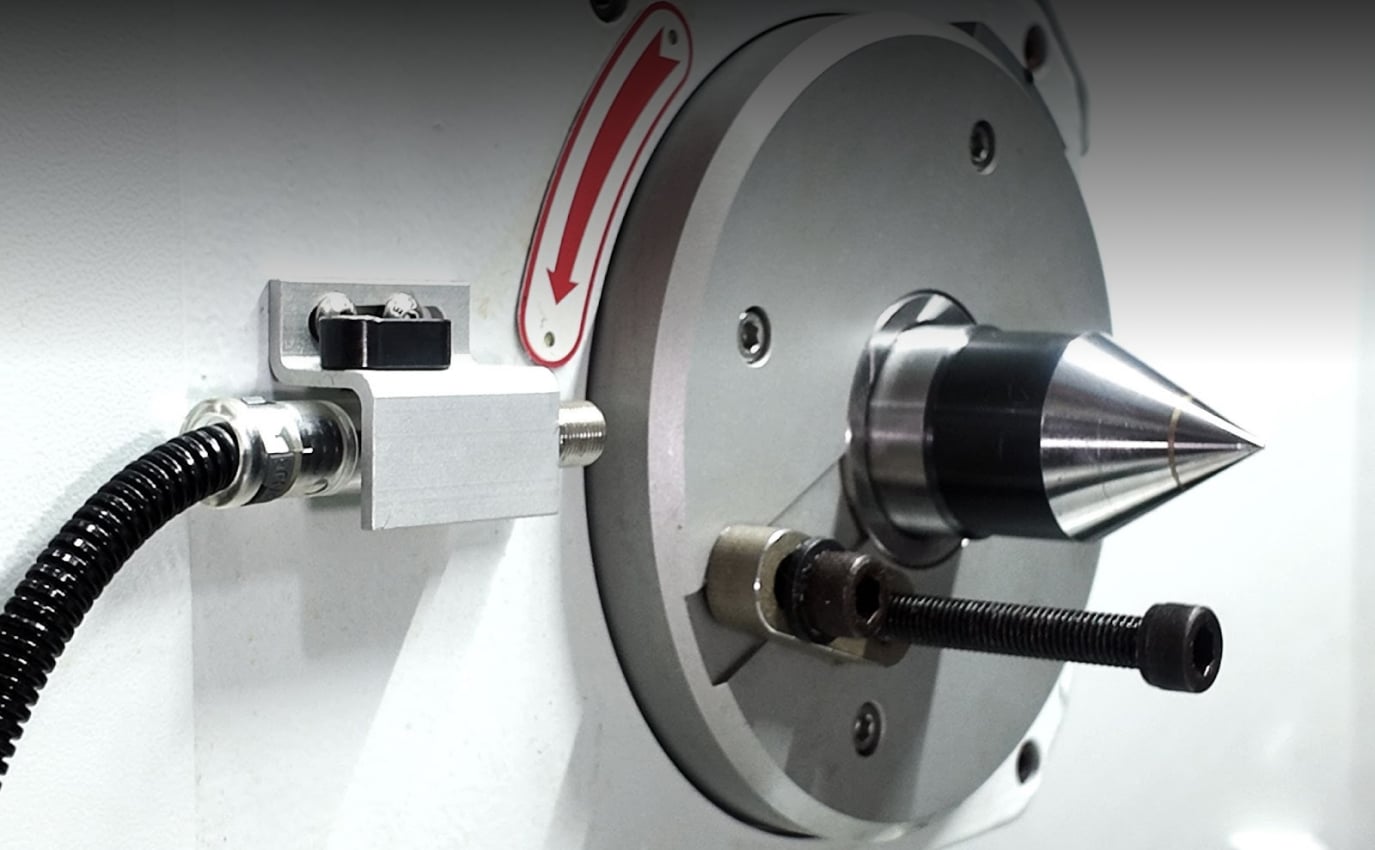

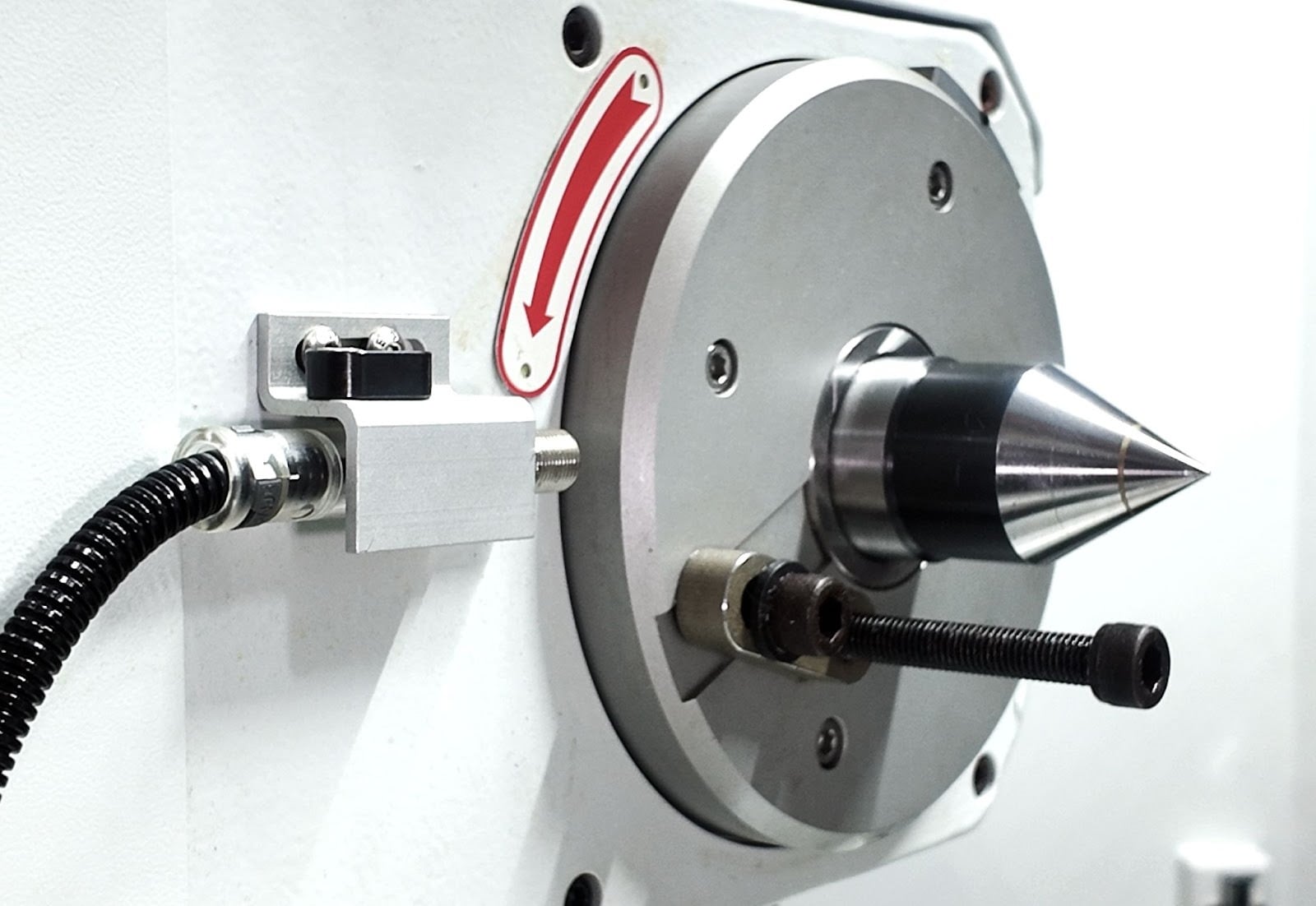

Kepala kerja - Perangkat penggerak produk
Headstock benda kerja mengakomodasi penggerindaan spindel langsung dan penggerindaan penjepitan dua pusat.
.png)

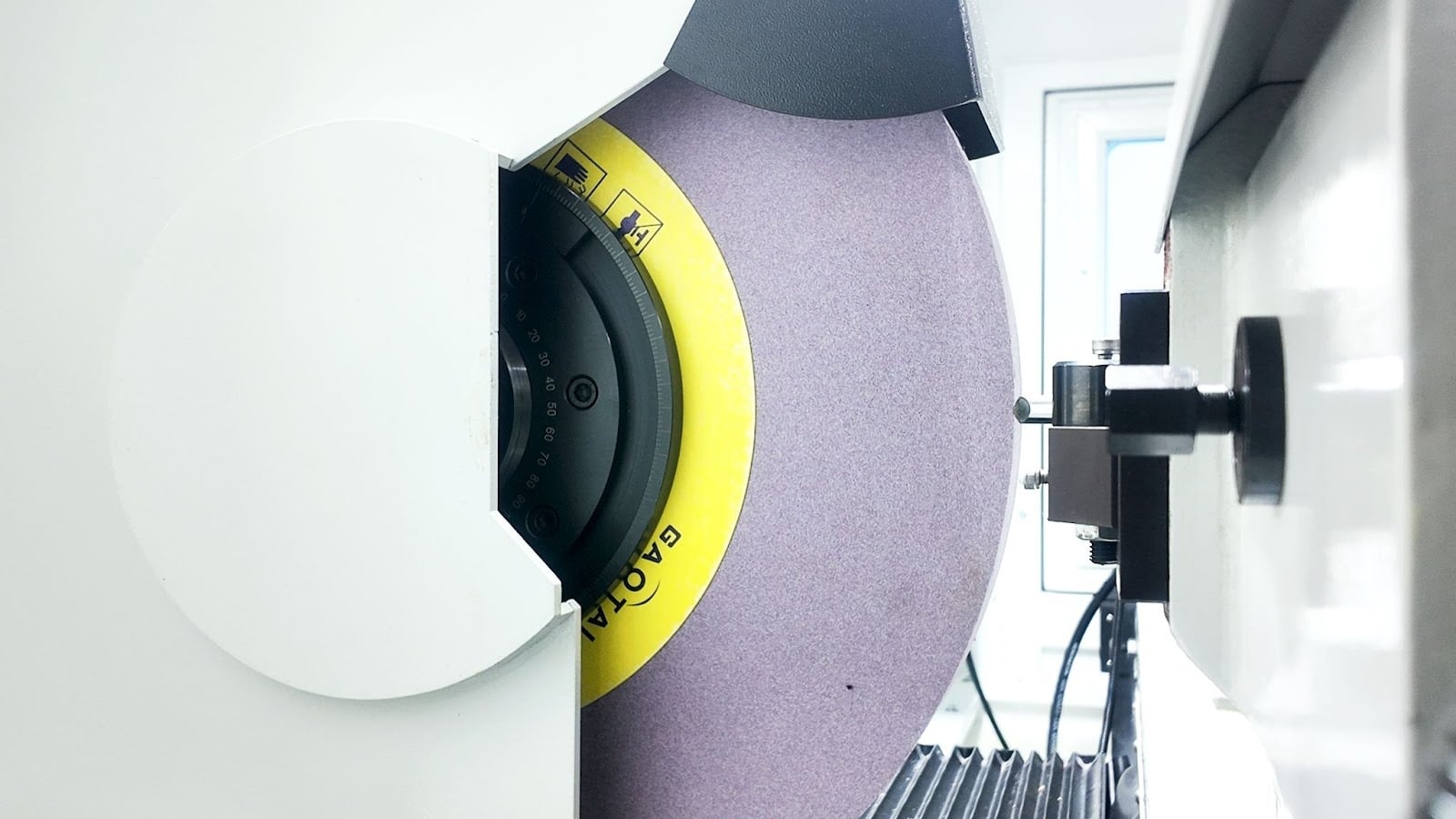

Kepala Roda Gerinda - Perangkat pemasangan roda gerinda
Alat ini menggabungkan sistem tekanan dinamis dan statis. Sistem ini memastikan lapisan oli yang terus menerus di sekitar spindel dan bantalan saat roda gerinda berputar, sehingga secara signifikan memperpanjang masa pakai spindel roda gerinda.
Tailstock - Perangkat penjepit sisi kanan
Tailstock memiliki selongsong berukuran besar yang meluncur mulus di dalam housing-nya. Penyetelan yang tepat dapat dicapai dengan usaha yang minimal. Penyetelan silindrisitas yang presisi dapat dicapai dalam rentang yang ditentukan dengan penyetelan silindrisitas yang presisi selama penggerindaan penjepitan dua pusat.
.png?width=1200&height=900&name=Mask%20group%20(6).png)
.png?width=1200&height=900&name=Mask%20group%20(7).png)
Spesifikasi Teknis
D6
D7
D10
Kapasitas Kerja
Diameter ayunan (mm)
350
350
350
Maks. Diameter gerinda (mm)
330
330
330
Maks. Panjang gerinda (mm)
600
750
1000
Jarak antar pusat (mm)
650
800
1050
Maks. Berat benda kerja di antara pusat-pusat (kg)
60 (Tanpa sandaran mantap tengah)
80 (Tanpa sandaran mantap tengah)
120 (Tanpa sandaran mantap tengah)
Kepala roda gerinda
Dimensi roda gerinda (Bagian luar x ketebalan x bagian dalam) mm
610 x (25–100) x 203,2
610 x (25–100) x 203,2
610 x (25–100) x 203,2
Daya motor spindel (Kw)
11
11
11
Kecepatan garis potong roda gerinda (m/s)
60 (Opsional 100)
61 (Opsional 100)
62 (Opsional 100)
Ukuran sumbu spindel (mm)
67
67
67
Jenis bantalan spindel
Jenis bantalan (tipe sabuk opsional)
Jenis bantalan (tipe sabuk opsional)
Jenis bantalan (tipe sabuk opsional)
Kepala Kerja
Jenis
Pusat tetap / Pusat langsung
Pusat tetap / Pusat langsung
Pusat tetap / Pusat langsung
Lancip tengah
MT5
MT5
MT5
Kecepatan spindel (rpm)
10~1000
10~1000
10~1000
Daya motor (kW)
2
2
2.5
Tailstock
Lancip tengah
MT4
MT4
MT4
Diameter lengan (mm)
58
58
58
Perjalanan spindel (mm)
35
35
35
Geser roda gerinda sumbu X
Perjalanan meja (mm)
400
400
400
Kecepatan pengumpanan cepat (m/menit)
16
16
16
Min.feed / setiap skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Mode pengumpanan roda gerinda
Terjun / Sudut
Terjun / Sudut
Terjun / Sudut
Motor servo sumbu X (kW)
2.2
2.2
2.2
Geser roda gerinda
Rel pemandu struktur V-Flat
Rel pemandu struktur V-Flat
Rel pemandu struktur V-Flat
Geser roda gerinda sumbu Z
Perjalanan meja (mm)
700
850
1300
Kecepatan pengumpanan cepat (m/menit)
16
16
16
Min.feed / setiap skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Motor servo sumbu Z (kW)
2.2
2.2
2.2
Geser meja
Rel pemandu struktur V-Flat
Rel pemandu struktur V-Flat
Rel pemandu struktur V-Flat
Sudut rotasi bangku (derajat searah jarum jam/berlawanan arah jarum jam)
4 dan 9
4 dan 9
4 dan 9
Universal
Pompa oli pelumas kepala roda gerinda (kW)
0.18
0.18
0.18
Pompa cairan gerinda (kW)
0.18
0.18
0.18
Pompa oli pemandu (W)
25
25
25
Kapasitas tangki oli kepala roda gerinda (L)
30
30
30
Kapasitas tangki cairan gerinda (L)
120
120
120
Memandu kapasitas tangki oli (L)
8 (Pelumasan penuh waktu)
8 (Pelumasan penuh waktu)
8 (Pelumasan penuh waktu)
Berat bersih (kg)
5200
5500
6200
Dimensi (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
