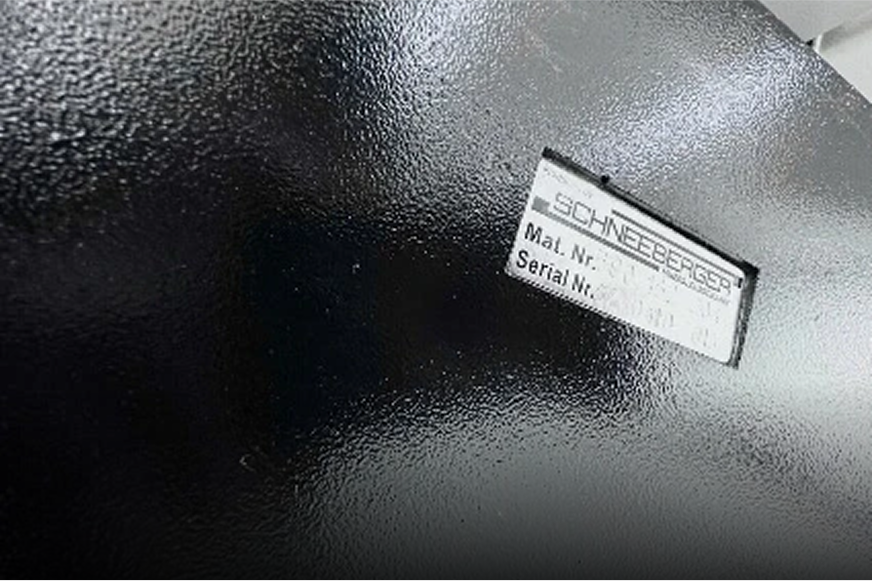

Schneeberger
Bingkai mesin pengecoran mineral

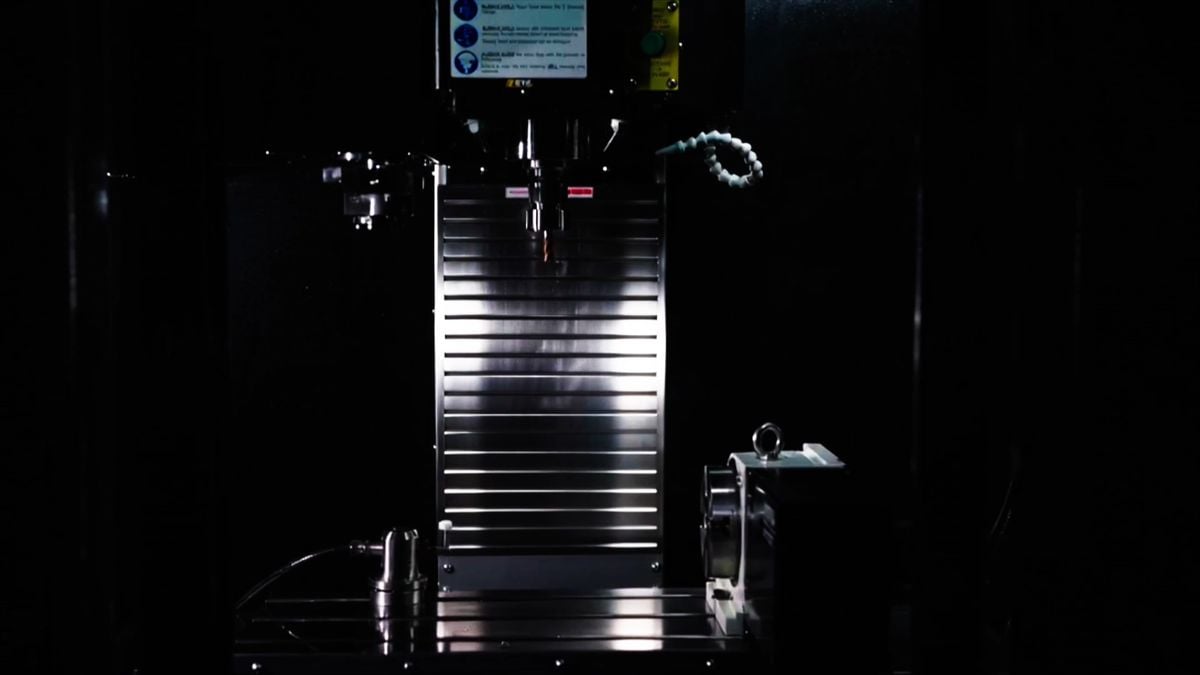

Perjalanan
Perjalanan X
400 mm
Perjalanan Y
300 mm
Perjalanan Z
380 mm
Jarak antara ujung spindel dan bagian atas meja
150-530 mm
Jarak antara spindel dan permukaan kolom
358 mm

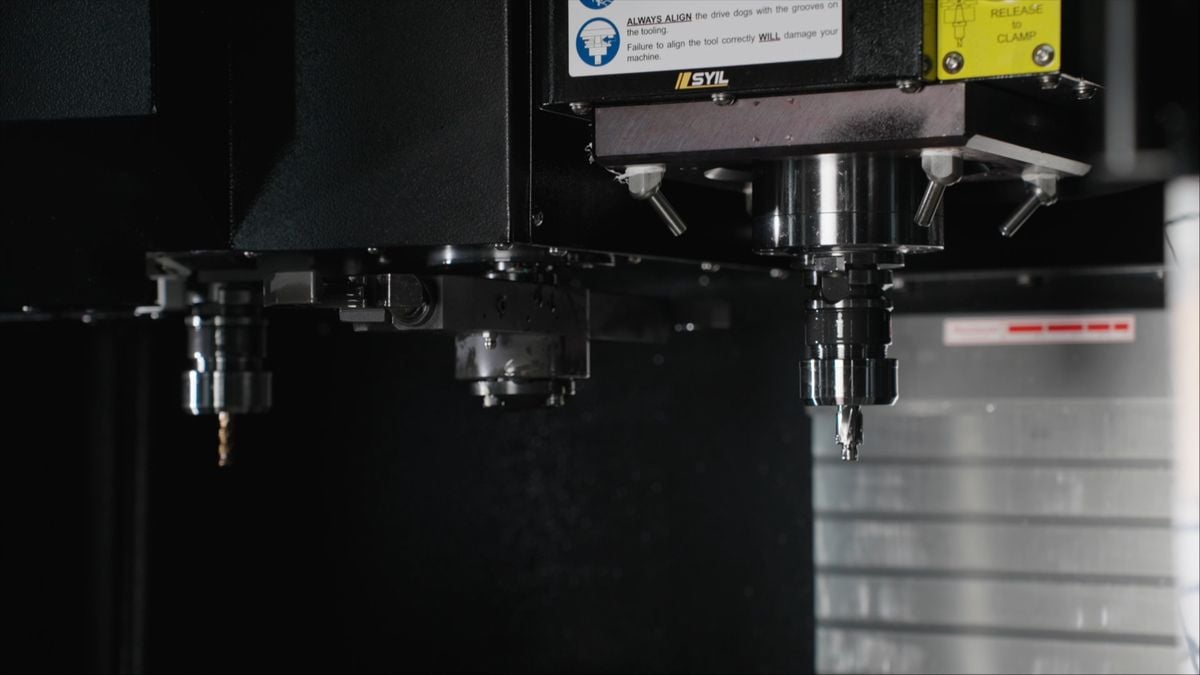

Tabel
Ukuran meja
700 × 300 mm
Slot-T (jumlah × ukuran × jarak)
3 × 14 × 100 mm
Maks. beban meja
150 kg

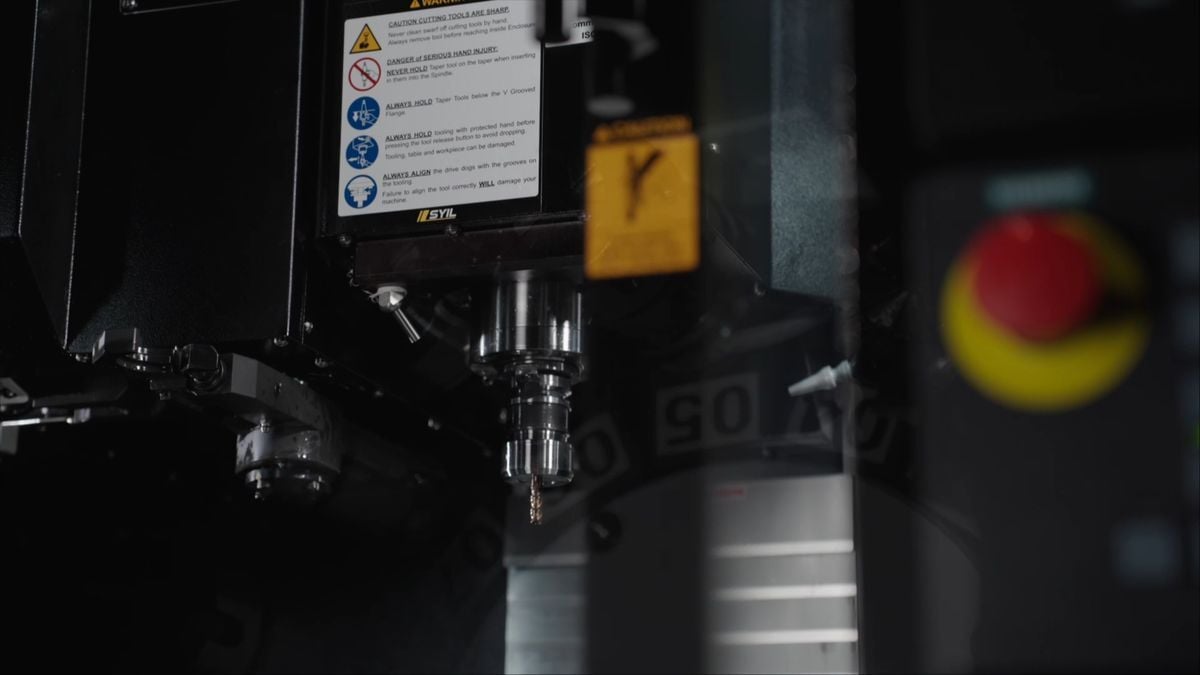

Spindel
Hidung Spindel
BT30
Kecepatan Spindel
12.000 rpm
Mekanisme Transmisi
Sabuk

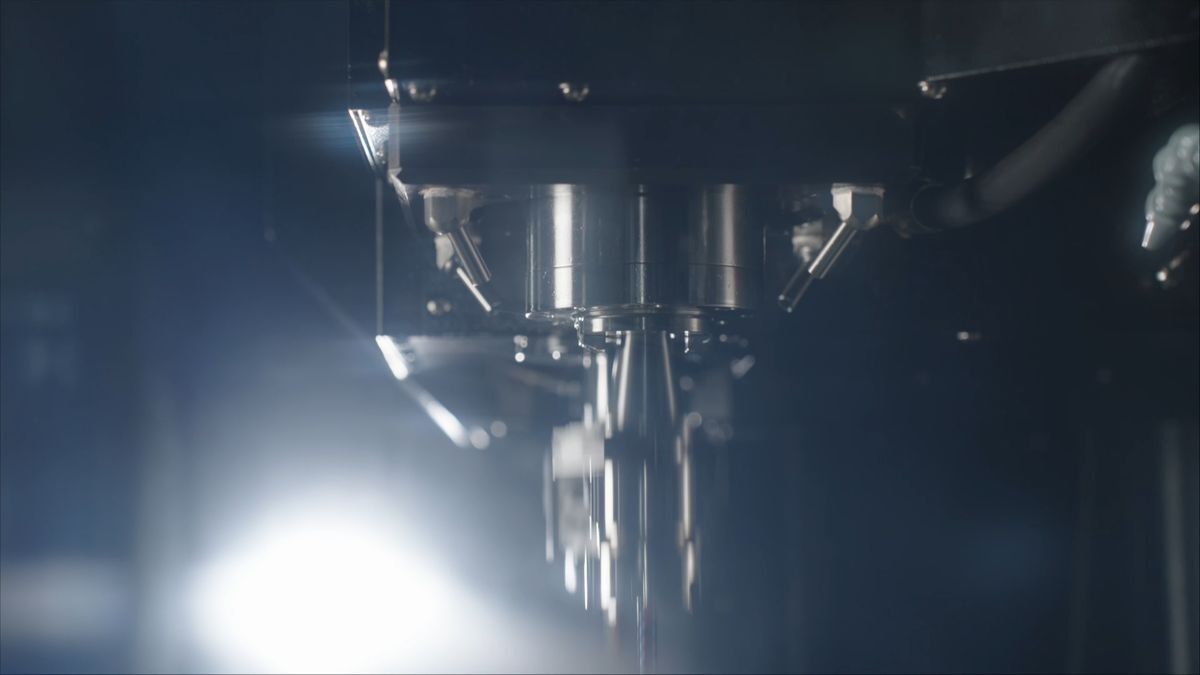

Pakan
Memotong Pakan
10.000 mm/menit
Lintasan Cepat
30.000 mm/menit
-1.png)

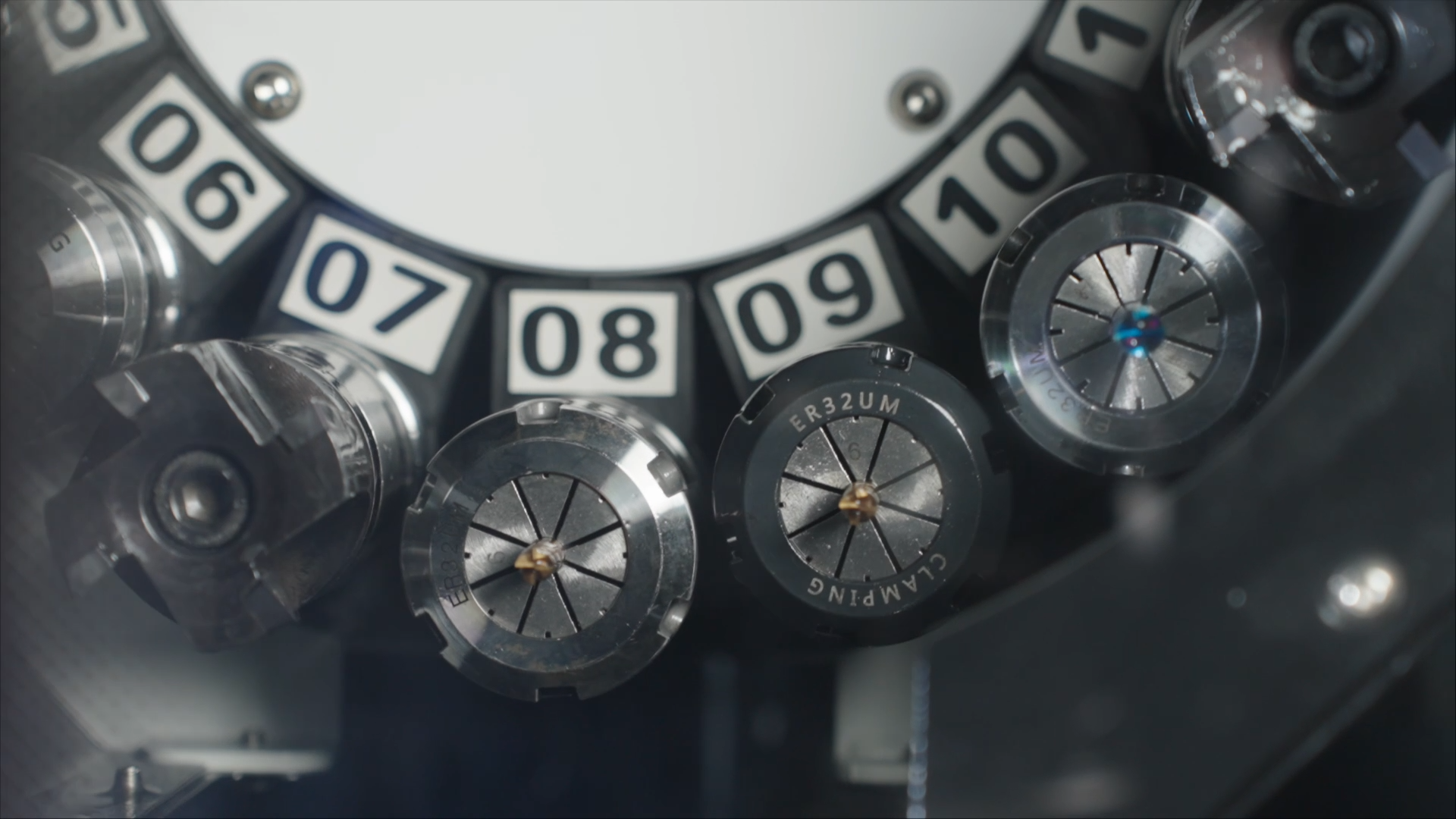

Pengubah Alat Otomatis
Jenis Alat
Jenis lengan
Kapasitas Penyimpanan Alat
16 unit
Maks. Diameter Alat
63 mm
Maks. Panjang Alat
200 mm
Maks. Berat Alat
3 kg
Alat ke Alat
1.5 s

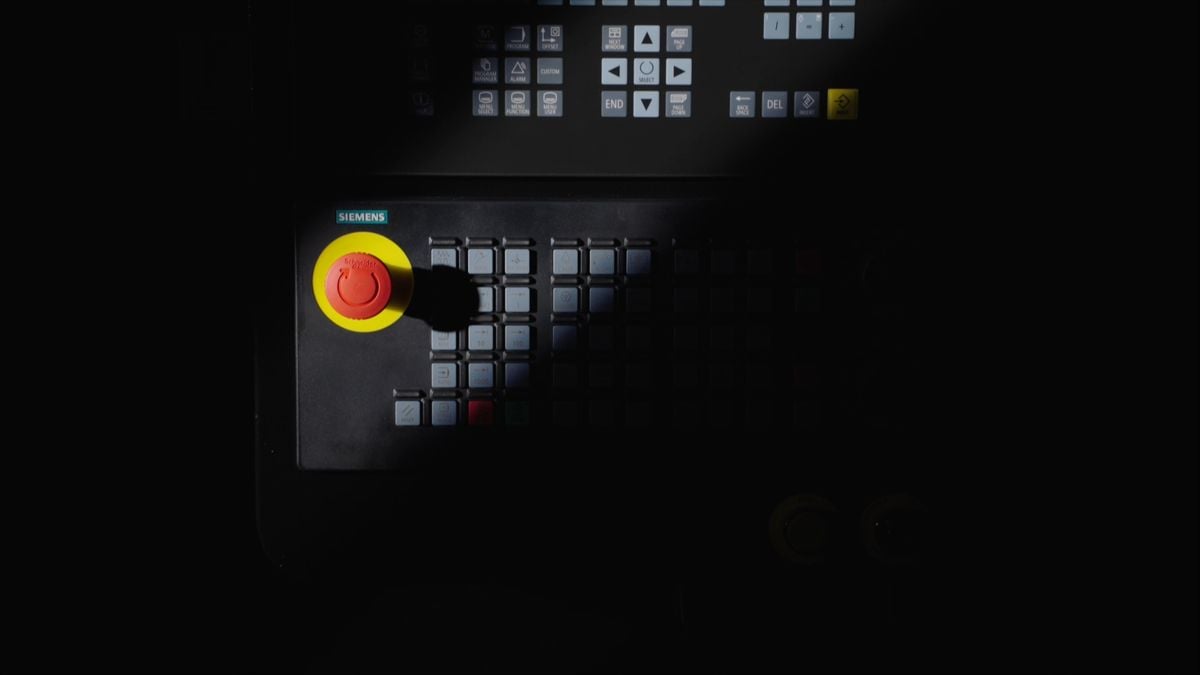

Daya - Siemens 828
Output motor spindel (Laju/Maks)
7,5/11 kW
Motor penggerak (X, Y, Z)
1.1/2.2/2.2 kW
Sumber daya
AC380V / 3-Fase
Daya
14 kVA

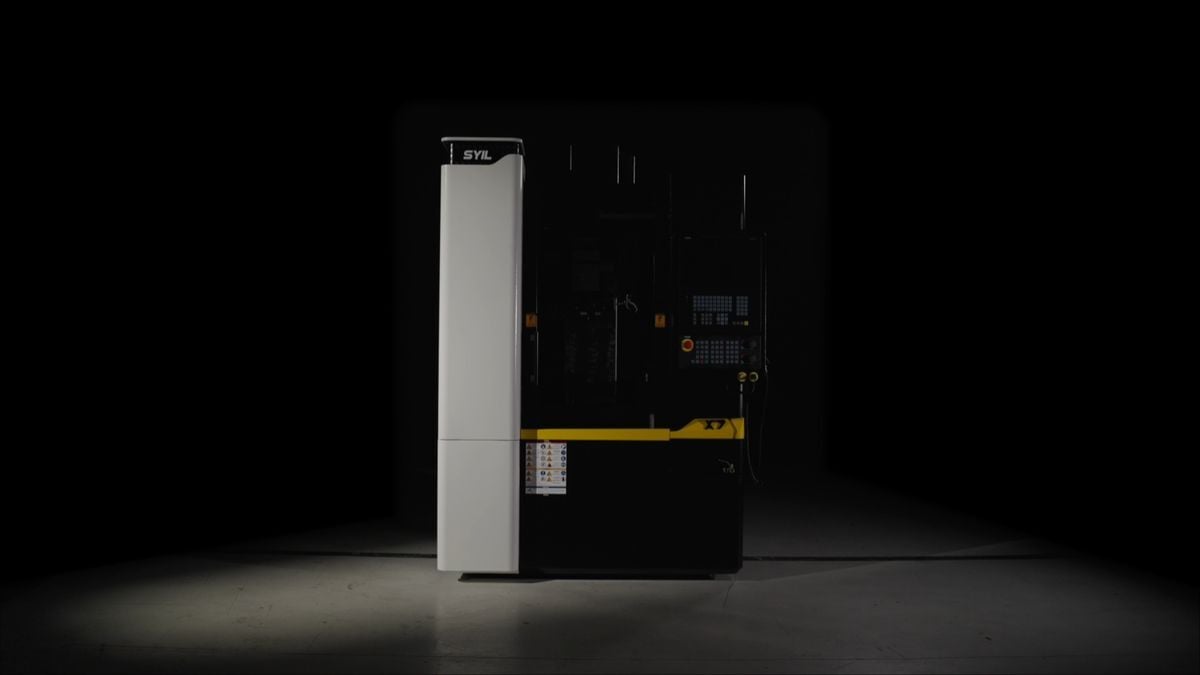

Ukuran dan Berat Mesin
Ukuran lantai (P × L × T)
1800 × 1600 × 2250 mm
Berat
2200 kg
Pabrik CNC dengan Nilai Terbaik di Kelasnya
Mesin CNC SYIL X7 yang ringkas hanya membutuhkan area kecil dengan kecepatan yang belum pernah ada sebelumnya. Mesin ini memberikan kemampuan CNC penuh dalam ruang yang ringkas dan memastikan kualitas pemesinan yang tinggi.
%20(1).jpg?width=5760&name=Mask%20group%20(23)%20(1).jpg)
TERIMA KASIH

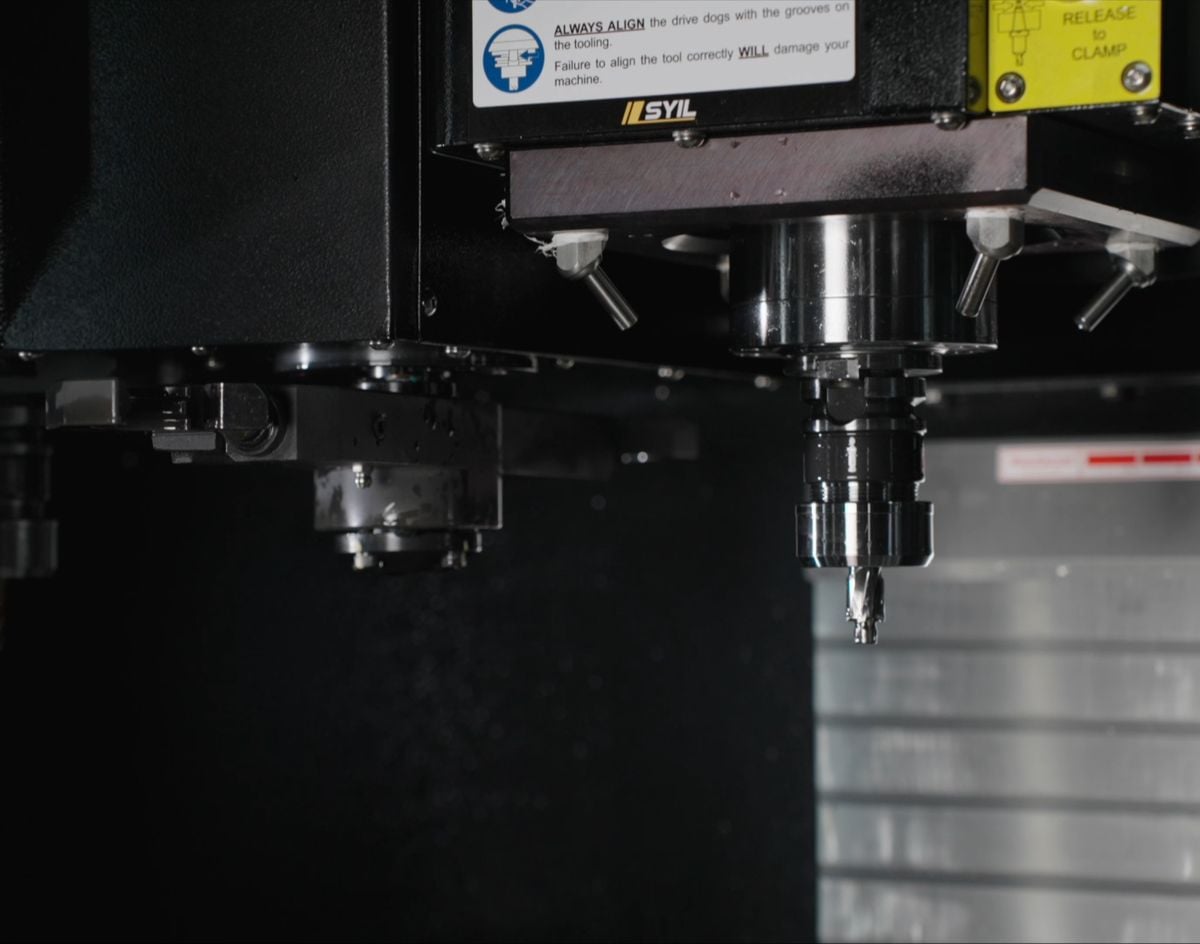

Sekrup bola presisi tinggi dan pemandu linier

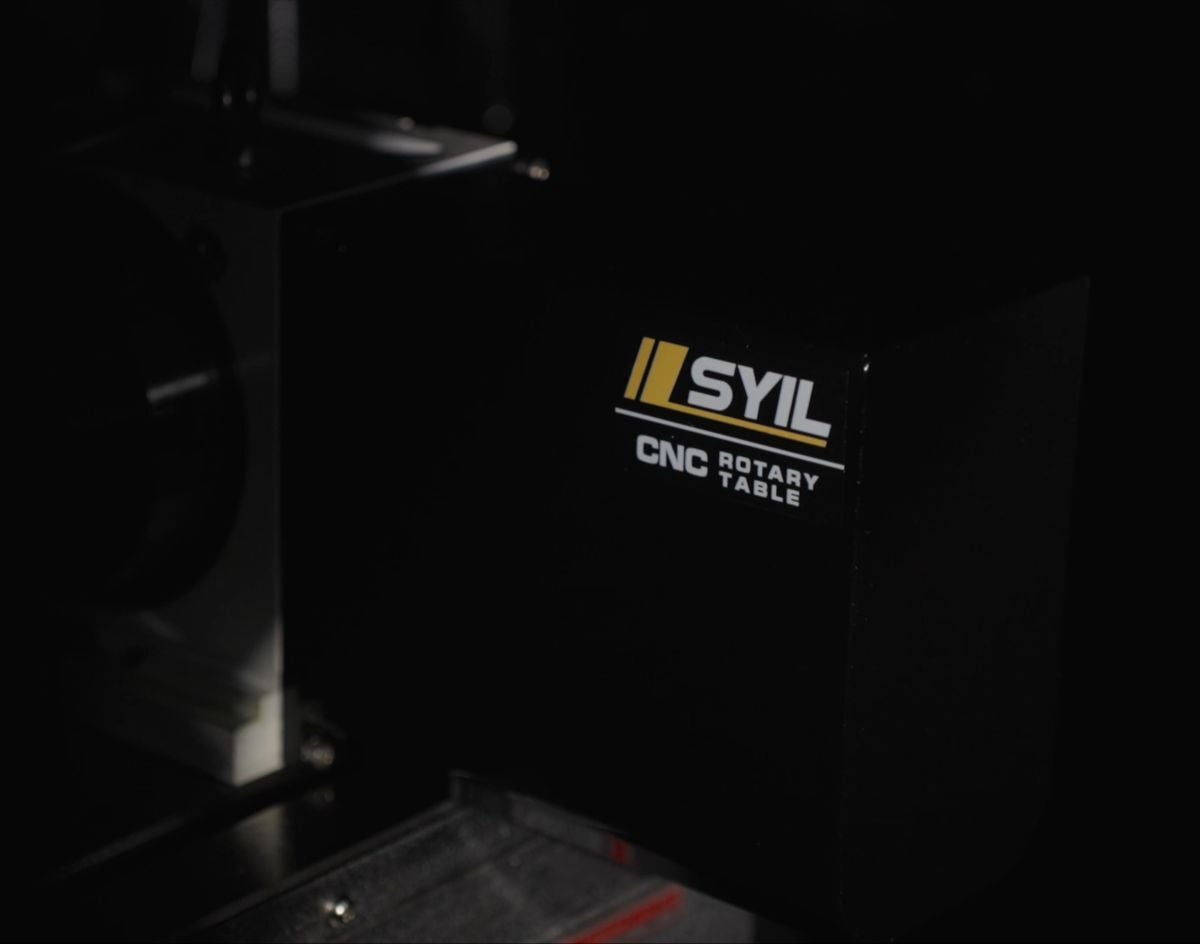

Sumbu ke 4
Tersedia sumbu ke-4 dan ke-5 opsional. Ubah pusat permesinan ini menjadi mesin CNC 5 sumbu yang ringkas.

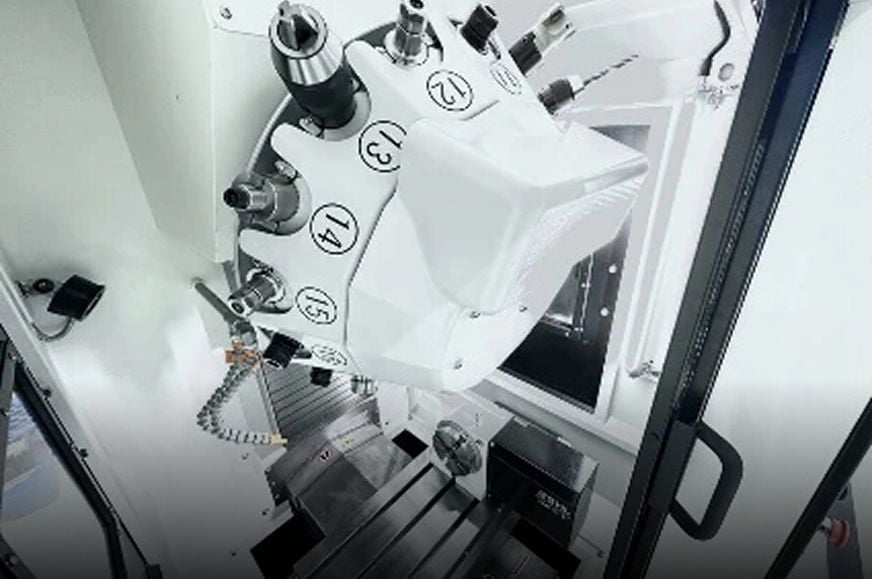

Pengubah Alat Servo Berkecepatan Tinggi
16 posisi BT30
Opsi SYIL X7

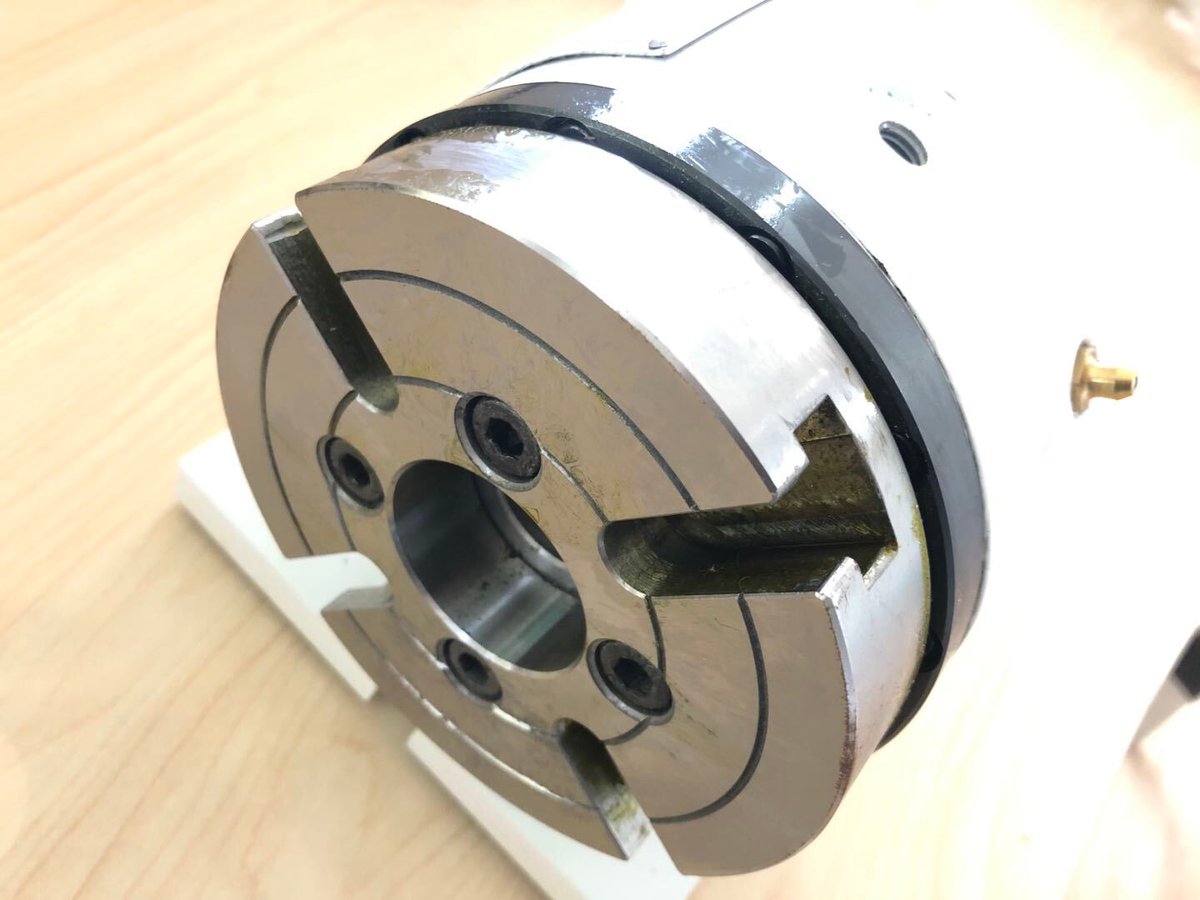

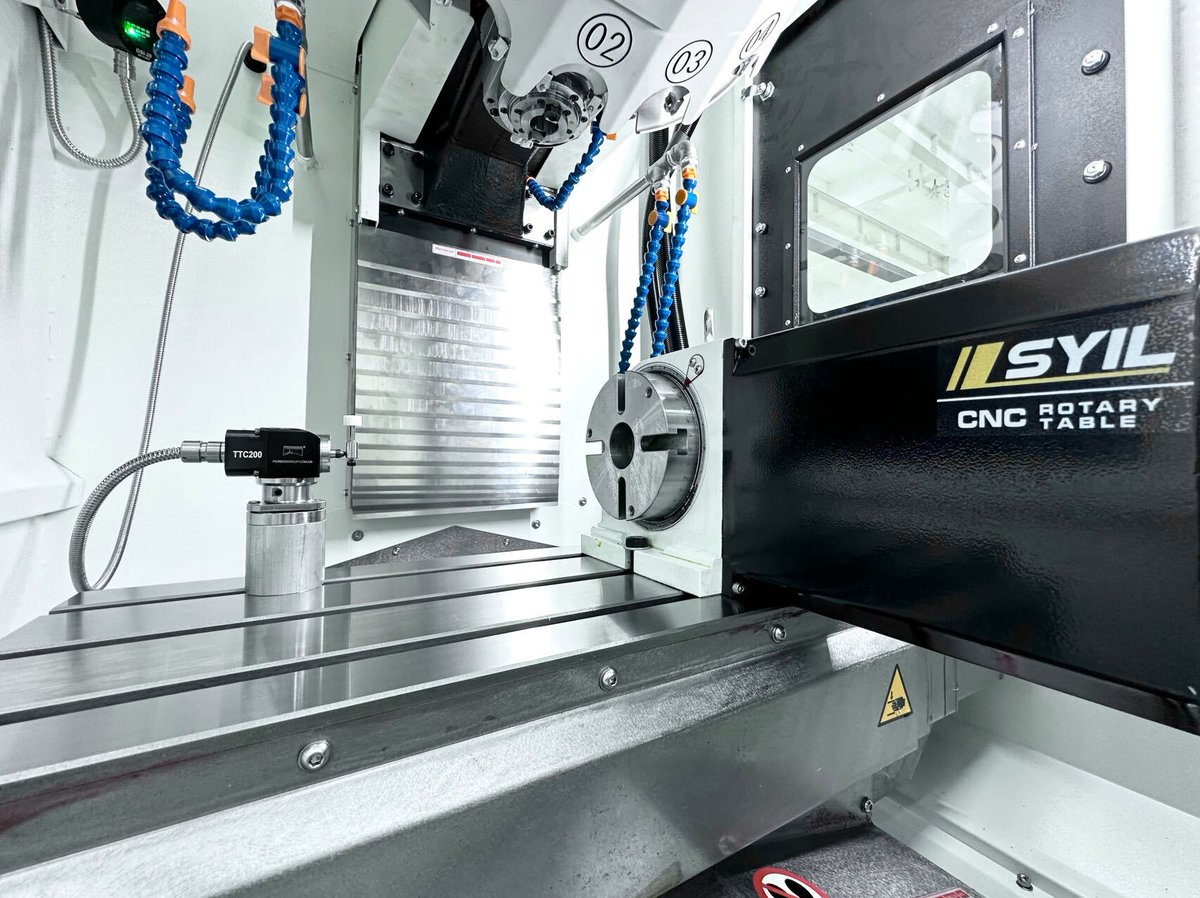

125mm.
untuk meja putar NC 125 mm.

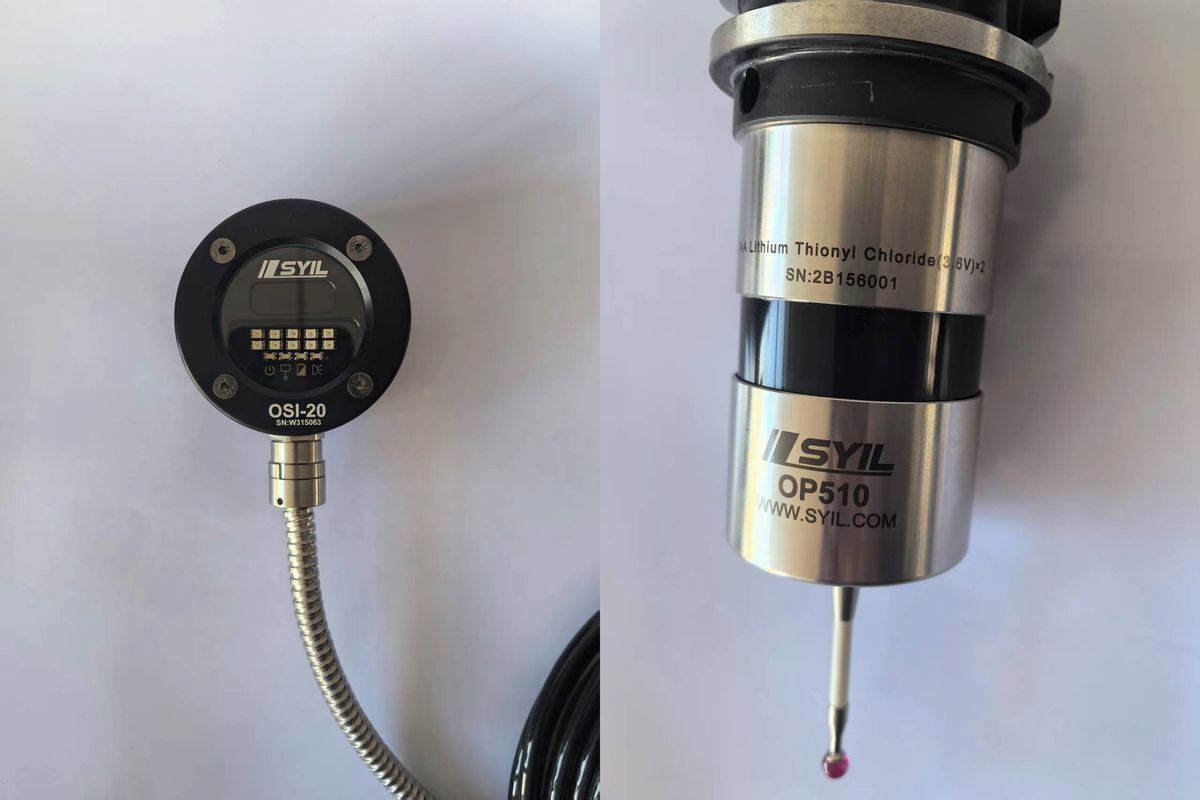

Tipe nirkabel.

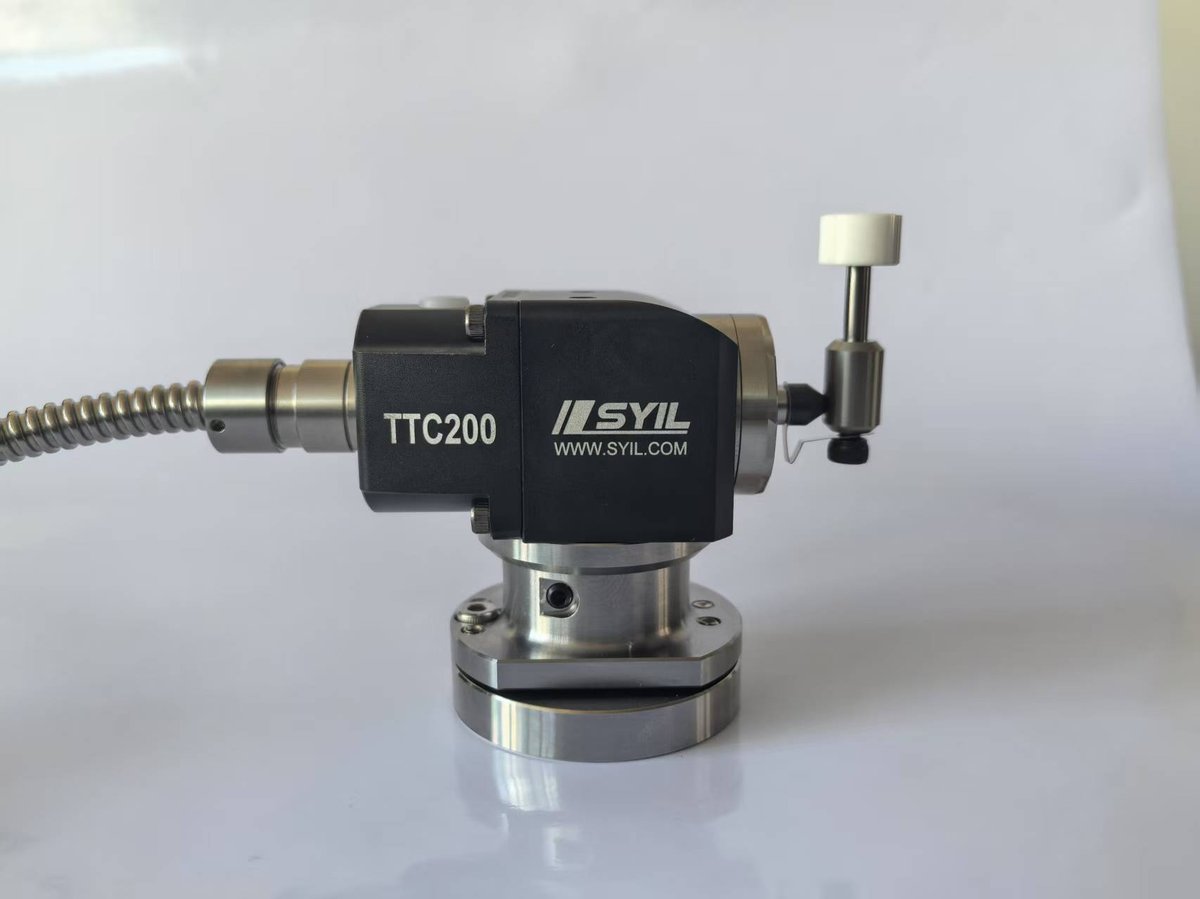

Tipe kabel TTC200.
S800.
Spesifikasi Teknis
X5
X7
X9
X11
Meja
Ukuran meja (mm)
560×260
700×300
860×500
1050×550
Beban meja (kg)
150
150
500
600
Permukaan meja (jumlah×ukuran×jarak dalam mm)
Alur T 3×14×80
Alur T 3×14×100
Alur T 5×18×100
Alur T 5×18×90
Jarak tempuh
Sumbu X (mm)
300
400
760
1000
Sumbu Y (mm)
260
300
500
500
Sumbu Z (mm)
300
380
500
500
Jarak dari ujung spindel ke permukaan meja
150-450
150-530
100-600
110-610
Jarak antara spindel dan kolom
330
358
530
650
Spindel
Taper spindel
BT30
BT30
BT40
BT40
Penggerak spindel
Langsung
Sabuk
Sabuk
Sabuk
Kecepatan spindel maks. (rpm)
20,000
12,000
10,000 (opsional 12,000)
10,000
Pemakanan
Gerak cepat (mm/min)
30,000
30,000
30,000
30,000
Pemakanan potong (mm/min)
10,000
10,000
10,000
10,000
Pengubah perkakas otomatis
Tipe
Tipe roda
Lengan
Lengan
Lengan
Pemegang perkakas
BT30
BT30
BT40
BT40
Kapasitas magasin perkakas
16
16
24
24
Diameter perkakas maks. (mm)
63
63
125
125
Panjang perkakas maks. (mm)
200
200
240
300
Berat perkakas maks. (kg)
3
3
7
7
Waktu ganti perkakas (s)
1
1.5
2
2.5
Data lainnya
Berat mesin (kg)
2180
2200
5000
7000
Dimensi mesin P x L x T (mm)
Tapak termasuk tangki pendingin dan kontroler
Tapak termasuk tangki pendingin dan kontroler
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Tekanan udara min./maks. (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Kapasitas tangki pendingin (l)
80
80
130
240
